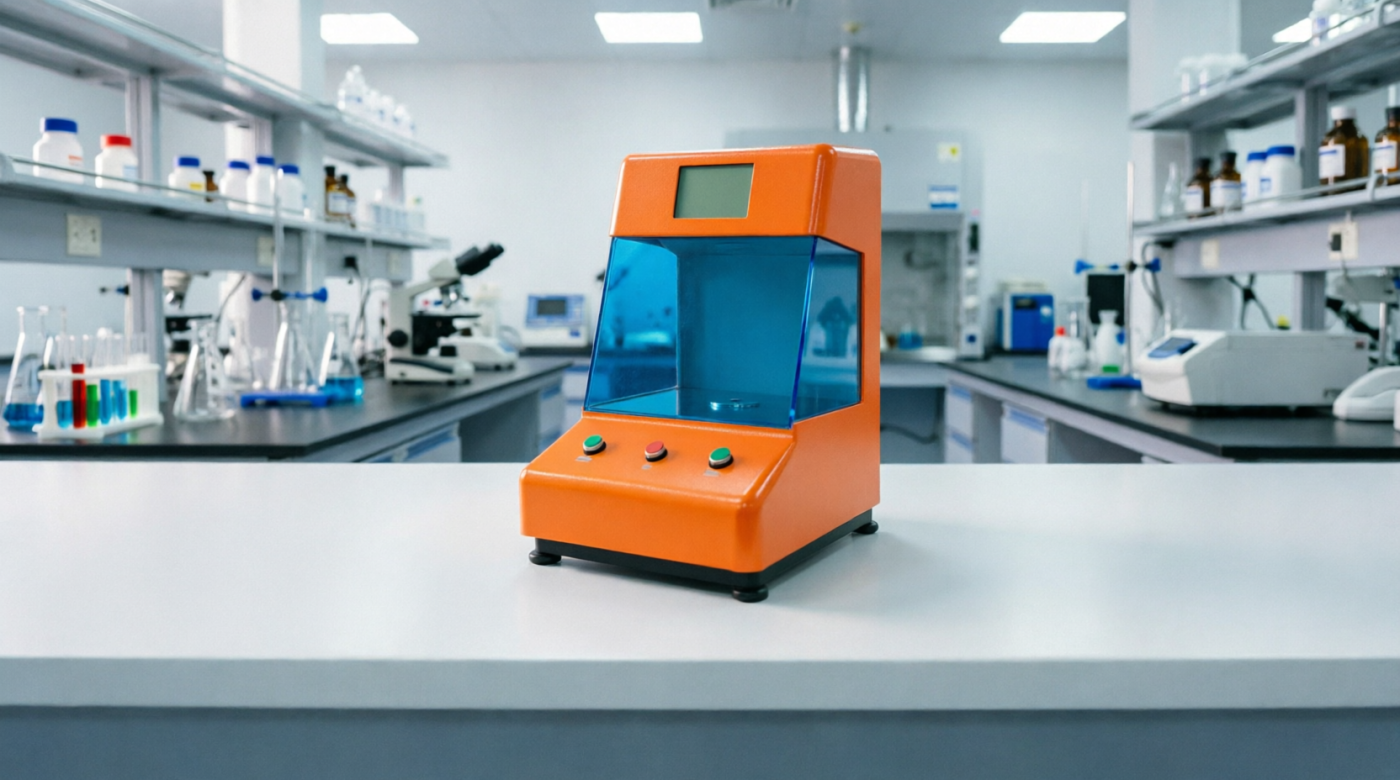

Гель-таймер РУСГЕЛЬ-РГ01 Primelab. Гель-таймер для препрегов

Новинка
Цена
280 000 ₽
-
+
Доставка
Самовывоз, доставка курьером, доставка транспортными компаниями, другие виды доставки по согласованию
Оплата:
Оплата при получении товара в нашем магазине, картой онлайн, безналичная оплата, Mir Pay
Гарантия:
Гарантия 1 год от завода-производителя Primelab. Собственный сервисный центр
Страна производства:
Россия
Описание товара

Гель-таймер РУСГЕЛЬ-РГ01 Primelab — лабораторный прибор для определения времени гелеобразования термореактивных смол и препрегов при заданной температуре. Прибор нагревает рабочую поверхность и обеспечивает отсчёт времени. Подготовку образца, проведение испытания и определение конечной точки выполняет оператор по выбранной методике.

Прибор подбирают для входного контроля материалов, исследования связующих и лабораторного сопровождения производства полимерных композитов и печатных плат. Применимость к конкретному материалу, рабочую пластину и необходимые принадлежности согласуют перед заказом.

В базовую комплектацию входит сменная пластина с одной лункой. Пластину с четырьмя лунками можно заказать отдельно.

ИНДИВИДУАЛЬНОЕ ИСПОЛНЕНИЕ ПО ТЗ

Гель-таймер под задачи вашей лаборатории

Нужны изменения базовой комплектации? Primelab рассмотрит доработку гель-таймера РУСГЕЛЬ-РГ01 по техническому заданию заказчика — с учётом материала, методики испытания и требований к работе прибора.

  • Рабочая пластина: требования к количеству, размерам и расположению лунок.
  • Нагрев и отсчёт времени: параметры, необходимые для вашей процедуры испытания.
  • Управление, регистрация результатов и дополнительные принадлежности.

Если требуется проведение испытаний по IPC-TM-650 2.3.18, ГОСТ 32653-2014, ГОСТ Р 56659-2015 или внутренней методике, укажите обозначение и редакцию документа в запросе. Возможность реализации, характеристики и комплектацию согласуем до изготовления.

Стоимость указана ориентировочно

Итоговая цена определяется после согласования технического задания, количества изделий и требований к комплектации.

Рассчитать стоимость по ТЗ

Электронная почта: support@primelab.com

Особенности гель-таймера РУСГЕЛЬ-РГ01

  • Нагрев рабочей поверхности до 230 °C.
  • Цифровой отсчёт времени с дискретностью 0,1 с.
  • ЖК-дисплей для отображения времени и состояния прибора.
  • Кнопочное управление запуском и остановкой отсчёта.
  • Сменная пластина с одной лункой в базовой комплектации.
  • Дополнительная пластина с четырьмя лунками.
  • Габариты 353 × 232 × 105 мм, масса 7 кг.
  • Возможность согласовать исполнение под методику заказчика.

Для каких задач используют гель-таймер

Определение времени гелеобразования смолы позволяет сравнивать поведение образцов при одинаковых условиях испытания. Результат сопоставляют с требованиями документации на материал или используют при разработке составов и исследовании связующих.

Возможные задачи применения:

  • Входной контроль смолы препрегов перед использованием в производстве.
  • Сравнение образцов из разных партий материала.
  • Исследование термореактивных связующих при разработке составов.
  • Оценка изменения времени гелеобразования после хранения материала.
  • Лабораторное сопровождение производства полимерных композитов.
  • Контроль препрегов для производства печатных плат — при согласовании методики и комплектации.

Для сопоставления результатов необходимо соблюдать одинаковые условия подготовки образцов, температуру и критерий окончания испытания.

Технические характеристики базового исполнения

Параметр Значение
Модель РУСГЕЛЬ-РГ01 Primelab
Назначение Нагрев образца и отсчёт времени при определении времени гелеобразования
Определение конечной точки Оператором по выбранной методике
Температурный диапазон От комнатной температуры до +230 °C
Поддержание температуры в стационарном режиме ±0,5 °C
Диапазон отсчёта времени 0–999,9 с
Дискретность отсчёта времени 0,1 с
Рабочая пластина в базовой комплектации С одной лункой
Дополнительная рабочая пластина С четырьмя лунками, заказывается отдельно
Габариты, Д × Ш × В 353 × 232 × 105 мм
Масса 7 кг
Питание 220 В, 50 Гц

Характеристики индивидуального исполнения определяются согласованным техническим заданием и спецификацией.

Как определяют время гелеобразования смолы

Гель-таймер с нагревом поддерживает условия для проведения испытания и отсчитывает время. Порядок работы зависит от материала и выбранной методики.

  1. Оператор подготавливает образец, рабочую поверхность и принадлежности.
  2. Задаёт температуру испытания и дожидается её стабилизации.
  3. Размещает образец и запускает отсчёт в момент, предусмотренный методикой.
  4. Проводит необходимые операции и наблюдает за изменением состояния смолы.
  5. При достижении установленной конечной точки останавливает таймер и записывает результат.

В базовом исполнении момент гелеобразования определяет оператор. Автоматическое распознавание конечной точки и видеофиксация в стандартную комплектацию не входят.

Подбор исполнения под IPC-TM-650 и ГОСТ

Если требуется определение времени гелеобразования по IPC-TM-650 2.3.18, ГОСТ 32653-2014, ГОСТ Р 56659-2015 или внутренней методике лаборатории, укажите это в техническом задании.

Для каждого метода отдельно согласуют:

  • Тип материала и подготовку образца.
  • Температуру испытания и требования к рабочей поверхности.
  • Диапазон отсчёта времени.
  • Рабочую пластину и дополнительные принадлежности.
  • Порядок определения конечной точки и регистрации результатов.

Указанные документы не являются взаимозаменяемыми. Возможность выполнения выбранной методики и необходимые доработки рассматривают до изготовления прибора.

Сменные пластины с одной и четырьмя лунками

По умолчанию гель-таймер РУСГЕЛЬ-РГ01 поставляется со сменной металлической пластиной с одной лункой. Для других рабочих задач можно дополнительно заказать пластину с четырьмя лунками.

Четыре лунки расположены в один ряд вдоль глубины прибора — от передней панели к задней стенке. Порядок их использования определяется методикой испытаний.

Пластина с четырьмя лунками является дополнительной опцией. Её наличие на фотографии не означает включение в базовую комплектацию.

Пример применения: сравнение партий препрега

Типовая задача лаборатории — сравнить время гелеобразования смолы двух партий препрега перед использованием материала в производстве.

Оператор подготавливает образцы и последовательно проводит испытания по одной методике при одинаковой температуре. Для каждого образца фиксирует результат, после чего сопоставляет данные с требованиями документации на материал.

Количество повторных испытаний, допустимые отклонения и решение о пригодности партии определяются стандартом, техническими условиями или внутренней процедурой лаборатории.

Это пример рабочего сценария, а не отчёт об испытаниях конкретного заказчика.

Комплект поставки

  • Гель-таймер РУСГЕЛЬ-РГ01 — 1 шт.
  • Сменная рабочая пластина с одной лункой — 1 шт.
  • Стеклянные палочки — 10 шт.
  • Сетевой шнур — 1 шт.
  • Паспорт — 1 экз.
  • Руководство по эксплуатации — 1 экз.

Пластина с четырьмя лунками заказывается отдельно. Дополнительные принадлежности и окончательный состав поставки согласуют при заказе и фиксируют в спецификации.

Гель-таймер РУСГЕЛЬ-РГ01 в комплектации, указанной в документации на поставку, обеспечивает проведение испытаний по IPC-TM-650 2.3.18, ГОСТ 32653-2014 и ГОСТ Р 56659-2015.

Подробнее о контроле препрегов

Материалы по теме:

Гель-таймер РУСГЕЛЬ-РГ01: контроль качества препрегов в производстве PCB и CCL

Как измерить время гелеобразования препрега по IPC-TM-650 2.3.18 читайте в нашем блоге.

Ручной или автоматический гель-таймер: что выбрать лаборатории



Вопросы о гель-таймере РУСГЕЛЬ-РГ01

Для чего нужен гель-таймер?

Прибор используют для нагрева образца и отсчёта времени при определении момента гелеобразования смолы. Испытание проводят по выбранной методике.

Сколько лунок в базовой комплектации?

Одна лунка. Пластина с четырьмя лунками поставляется отдельно.

До какой температуры нагревается прибор?

Максимальная температура нагрева базового исполнения — 230 °C. Температуру испытания выбирают по методике для конкретного материала.

Прибор определяет момент гелеобразования автоматически?

Нет. В базовом исполнении конечную точку определяет оператор, который останавливает отсчёт по критерию выбранной методики.

Можно ли заказать гель-таймер по своему ТЗ?

Да. Возможность изменения конструкции, характеристик и комплектации рассматривают индивидуально. Состав доработок, стоимость и сроки согласуют до изготовления.

Почему цена указана ориентировочно?

Итоговая стоимость зависит от технического задания, количества изделий, комплектации и согласованных доработок. Точную цену указывают в коммерческом предложении.

Купить гель-таймер РУСГЕЛЬ-РГ01 Primelab

Направьте запрос на гель-таймер для определения времени гелеобразования смол и препрегов. Укажите материал, методику испытания, необходимое количество приборов и требования к комплектации.

Если у вас есть техническое задание, приложите его к письму. Если ТЗ пока нет, достаточно описать задачу лаборатории.

Получить коммерческое предложение

Электронная почта: support@primelab.com
Телефон: +7 499 377-06-66

Характеристики и внешний вид могут быть изменены в ходе модернизации. Дизайн корпуса может незначительно отличаться в зависимости от партии производства. Согласованные технические характеристики конкретного заказа остаются неизменными, если иное не согласовано с заказчиком.

Стоимость указана ориентировочно. Итоговая цена определяется после согласования технического задания, количества изделий и требований к комплектации.

Характеристики
Страна
Россия
Габаритные размеры, Д×Ш×В, мм
353х232х105
Масса прибора, кг
7
Сергей М.
Работаем с РУСГЕЛЬ-РГ01 при входном контроле препрегов. Прибор простой в освоении: новый сотрудник разобрался с ним за одну смену. Кнопки START/STOP продублированы с обеих сторон, поэтому одинаково удобно и правше, и левше. Лунка доступна, смену образца делаем быстро. Прибор не занимает много места на столе: 353 × 232 × 105 мм и 7 кг. Для рутинных замеров времени гелеобразования нам хватает базовой комплектации».
