Лабораторные реакторы / Модульные реакторные системы

Лабораторная реакторная система Primelab Модуль

Лабораторная реакторная система Primelab Модуль — лабораторная установка на базе стеклянного реакторного узла Primelab для химического синтеза, перемешивания, термостатирования, дозирования компонентов и процессов с вакуумной арматурой. Система может быть выполнена для номинального объёма реактора 1, 2 или 3 л; состав оборудования подбирается под техническое задание заказчика.

Платформа строится вокруг реакционного сосуда с термостатирующей рубашкой, многопортовой крышки, нижнего сливного узла, верхнеприводной мешалки и профильной несущей рамы. Модульная архитектура позволяет выбрать базовую конфигурацию, а затем предусмотреть вакуумное исполнение, термостатирование, дозирование, измерительные датчики и дополнительную стеклянную арматуру.

Подбор реакторной системы

Для подготовки комплектации укажите рабочий объём, среду, температурный диапазон, необходимость работы под вакуумом, вязкость продукта, требования к перемешиванию, дозированию и составу стеклянной арматуры.

Ключевые преимущества

Исполнения для реакторов номинальным объёмом 1, 2 или 3 л.
Стеклянный реакционный сосуд с термостатирующей рубашкой и нижним сливным узлом.
Герметичная многопортовая крышка для подключения мешалки, холодильника, дозирования, датчиков и другой арматуры.
Верхнеприводное перемешивание с размещением привода по центральной оси реактора.
Профильная несущая рама для размещения реакторного узла, привода и вспомогательного оснащения.
Возможность подобрать вакуумный, термостатирующий, дозирующий и измерительный модули.
Возможность поэтапного расширения комплектации после инженерной оценки совместимости.
Основа для формирования одиночных и многореакторных лабораторных конфигураций.

Назначение и области применения

Лабораторная реакторная система Primelab Модуль предназначена для исследовательских, производственных, учебных и технологических лабораторий. Оборудование применяется в процессах, где требуется контролируемое перемешивание, изменение температуры, герметичное подключение стеклянной арматуры, подача компонентов и, при подборе соответствующей конфигурации, работа с вакуумной линией.

Органический и неорганический синтез.
Разработка, оптимизация и воспроизводимость технологических процессов.
Приготовление растворов, суспензий, эмульсий и реакционных смесей.
Исследование полимеров, смол, клеевых, лакокрасочных и композиционных систем.
Лабораторные задачи фармацевтической, косметической, пищевой и химической промышленности.
Реакции с нагревом и охлаждением через термостатирующую рубашку.
Дегазация, вакуумная обработка и другие процессы, требующие вакуумной арматуры.
Дозирование жидких компонентов и отбор проб по ходу процесса.
Подбор рецептур, отработка режимов и лабораторное масштабирование.

Объём реактора: 1, 2 или 3 л

Реакторная система может быть выполнена с номинальным объёмом реакционного сосуда 1, 2 или 3 л. При выборе объёма учитываются рабочая загрузка, необходимый свободный объём, вязкость среды, интенсивность перемешивания, тепловая нагрузка и требования конкретной методики.

Номинальный объём	Типовые задачи	Что подбирается при проектировании
1 л	Разработка рецептур, исследовательские работы, малые синтезы, первичная отработка параметров.	Компоновка рамы, вал и рабочий орган мешалки, стеклянная арматура, тип соединений.
2 л	Уточнение технологического режима, увеличение опытной партии, сравнительные испытания.	Конфигурация привода, высота узлов, крепление арматуры.
3 л	Расширенные лабораторные наработки, длительные процессы, работа с большим объёмом смесей и суспензий.	Жёсткость конструкции, подбор перемешивания, доступ к сливу, термостатирование.

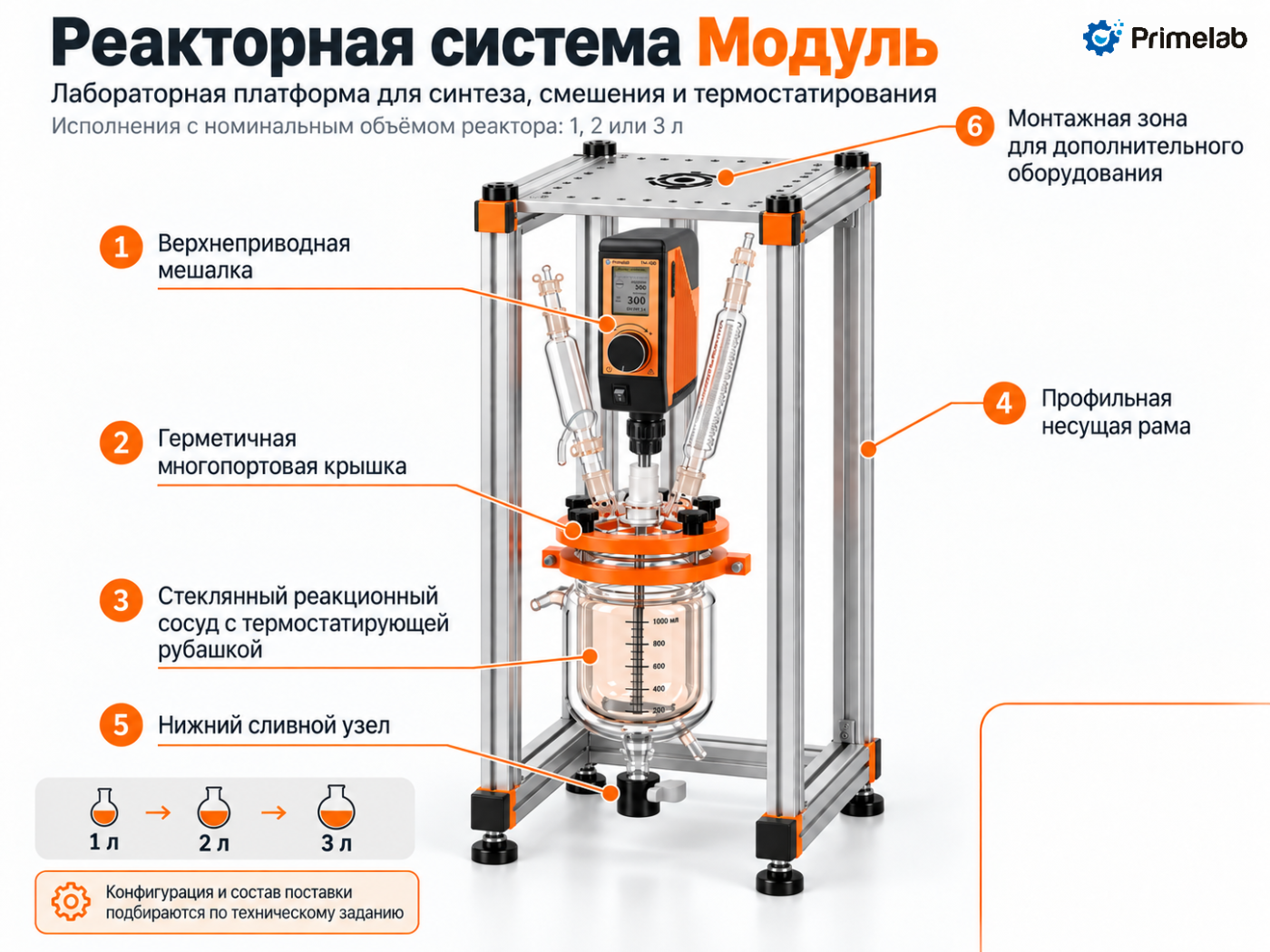

Базовая конструкция

Конкретный состав поставки определяется выбранным исполнением. Ниже приведены основные элементы модульной платформы, вокруг которой формируется реакторная система.

Наименование	Лабораторная реакторная система Primelab Модуль
Номинальный объём реакционного сосуда	1, 2 или 3 л — в зависимости от выбранного исполнения.
Реакционный сосуд	Стеклянный сосуд с термостатирующей рубашкой и нижним сливным узлом.
Крышка	Герметичная многопортовая крышка для подключения технологической арматуры.
Перемешивание	Верхнеприводная мешалка. Тип рабочего органа и параметры выбираются по свойствам среды и задаче процесса.
Несущая конструкция	Настольная профильная рама с регулируемыми опорами и монтажными зонами.
Стеклянная арматура	Подбирается по технологической схеме: холодильник, загрузочный или дозирующий узел, вакуумный ввод, пробоотборник и другие элементы.
Монтажная площадка	Может использоваться верхний монтажный столик PL.R-2L.070 для размещения совместимой периферии и вспомогательных креплений.

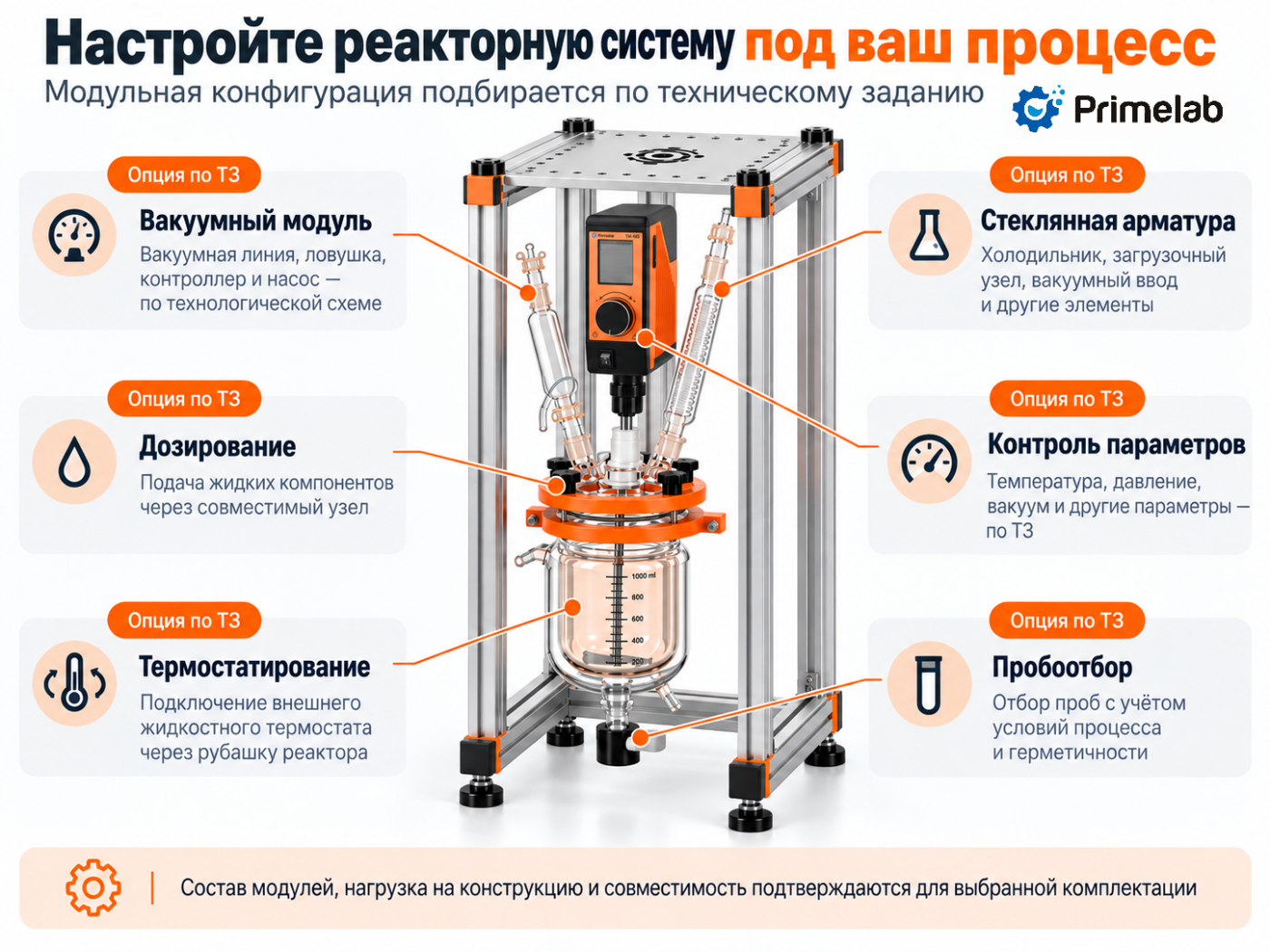

Модульность и кастомизация

Лабораторная реакторная система Primelab Модуль проектируется как платформа, а не как фиксированная комплектация. Заказчик может выбрать необходимый уровень оснащения ещё на этапе заказа либо предусмотреть возможность последующего дооснащения совместимыми узлами. Все дополнительные элементы подбираются с учётом нагрузки на конструкцию, габаритов, технологической совместимости и требований безопасности.

Функциональный модуль	Назначение	Статус подбора
Вакуумный модуль	Работа с вакуумной линией: вакуумный ввод, защитная ловушка, контроллер и внешний насос.	Подбирается по ТЗ.
Термостатирующий модуль	Нагрев или охлаждение реакционной среды через рубашку реактора.	Подбирается по температурному диапазону, теплоносителю и тепловой нагрузке.
Дозирующий модуль	Контролируемая подача компонентов в реактор.	Возможны воронки, насосы и другие решения при совместимости с крышкой.
Измерительный модуль	Контроль температуры, давления, и других параметров процесса.	Состав датчиков определяется техническим заданием.
Дополнительная стеклянная арматура	Холодильники, конденсаторы, загрузочные узлы, ловушки, адаптеры и другие элементы.	Подбирается по технологической схеме и совместимости соединений.

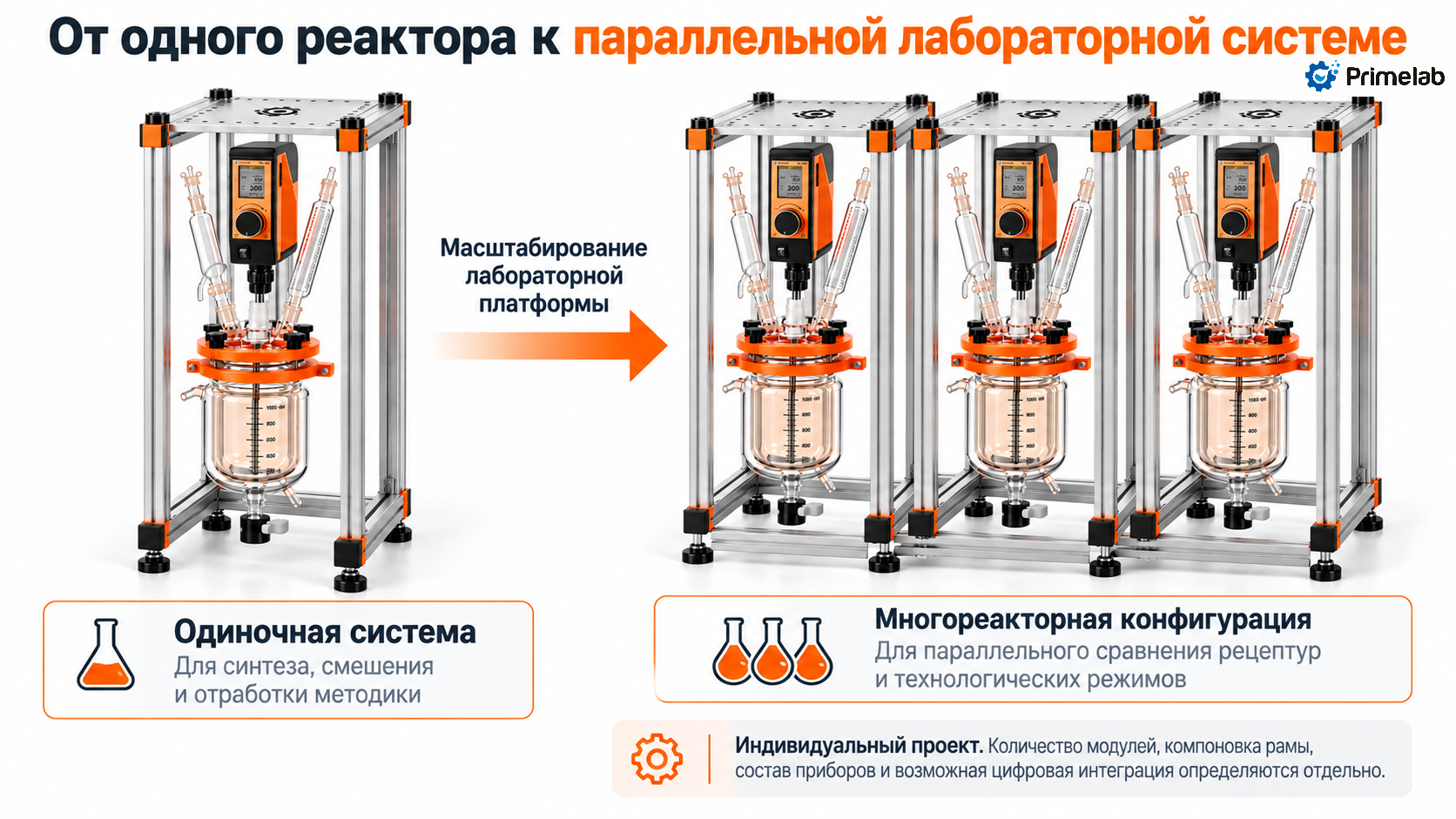

Многореакторная компоновка	Параллельное размещение нескольких независимых реакторных модулей.	Проектируется отдельно после определения требований к числу реакторов и эргономике работы.

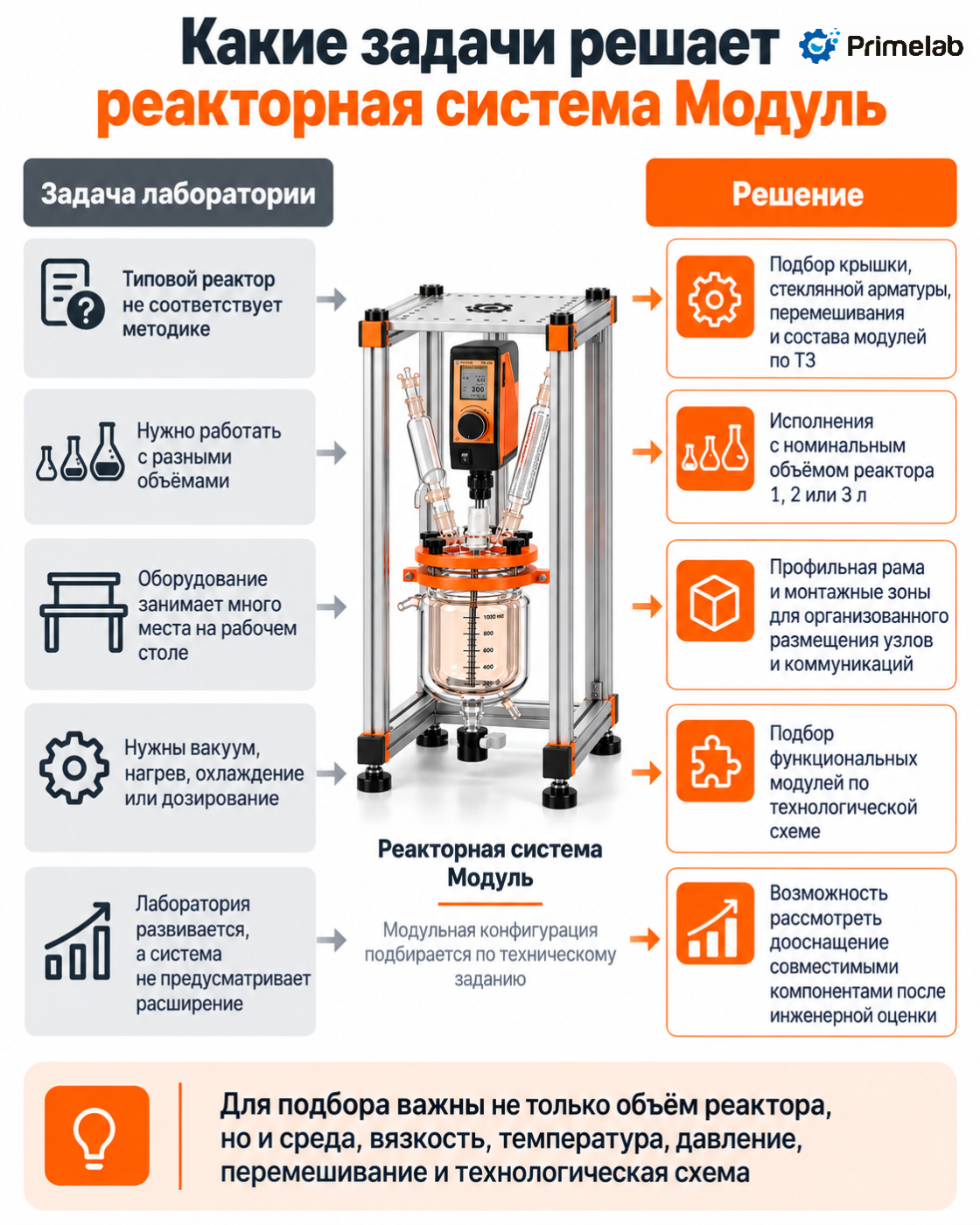

Какие задачи решает система

Проблема лаборатории	Решение в рамках лабораторной реакторной системы Primelab Модуль
Стандартный лабораторный реактор не соответствует методике.	Конфигурация крышки, арматуры, перемешивания, вакуумных и измерительных узлов подбирается под технологическую задачу.
Нужно работать с разными объёмами без смены общей логики процесса.	Доступны исполнения 1, 2 и 3 л; при масштабировании адаптируются рама, привод, вал, рабочий орган и арматура.
Недостаточно рабочего пространства в лаборатории или вытяжном шкафу.	Вертикальная профильная рама помогает компактно разместить реакторный узел, мешалку, арматуру и коммуникации.
Стеклянная арматура, кабели и шланги размещаются неорганизованно.	Монтажные зоны, держатели и вспомогательные крепления позволяют сформировать более понятную и обслуживаемую компоновку.
Требуется вакуумирование или дегазация продукта.	Может быть подобрана вакуумная конфигурация с ловушкой, контроллером, соединительной арматурой и внешним насосом.
Нужен контролируемый нагрев или охлаждение.	Реактор с рубашкой подключается к внешнему жидкостному термостату, подобранному по параметрам процесса.
Оборудование необходимо развивать по мере изменения задач.	Модульный подход позволяет рассматривать последующее дооснащение после проверки механической и технологической совместимости.
Нужно проводить параллельные эксперименты или сравнивать рецептуры.	На основе одинаковых реакторных модулей может проектироваться многореакторная система для параллельной лабораторной работы.

Частые вопросы

Какой объём реактора можно выбрать?

Лабораторная реакторная система Primelab Модуль может быть выполнена для номинального объёма 1, 2 или 3 л. Выбор зависит от объёма опытной партии, характеристик продукта, свободного объёма реактора и требований к перемешиванию.

Можно ли использовать систему для работы под вакуумом?

Да, при подборе соответствующей конфигурации. Вакуумная линия, защитная ловушка, контроллер и насос выбираются по требуемому диапазону давления, свойствам среды и технологической схеме. Герметичность и совместимость всех компонентов должны подтверждаться для выбранного исполнения.

Можно ли подключить жидкостный термостат?

Да. Реакционный сосуд с термостатирующей рубашкой может подключаться к внешнему жидкостному термостату. Подбор зависит от температурного диапазона, типа теплоносителя, требуемой мощности и теплового режима процесса.

Можно ли установить дозирование и пробоотбор?

Возможность установки дозирующих узлов, насосов, датчиков и пробоотборной арматуры определяется количеством и типом портов крышки, свойствами среды и требованиями методики.

Можно ли дооснастить систему после поставки?

Модульная архитектура допускает рассмотрение последующего дооснащения совместимыми узлами. Возможность такой модернизации подтверждается после оценки текущей конфигурации, нагрузок, габаритов и требований безопасности.

Можно ли объединить несколько реакторов в одну установку?

Да, на базе одинаковых модулей может быть разработана многореакторная конфигурация для параллельного проведения экспериментов. Количество секций, компоновка рамы, размещение приборов и возможная цифровая интеграция определяются отдельным проектом.

Инженерные условия подбора

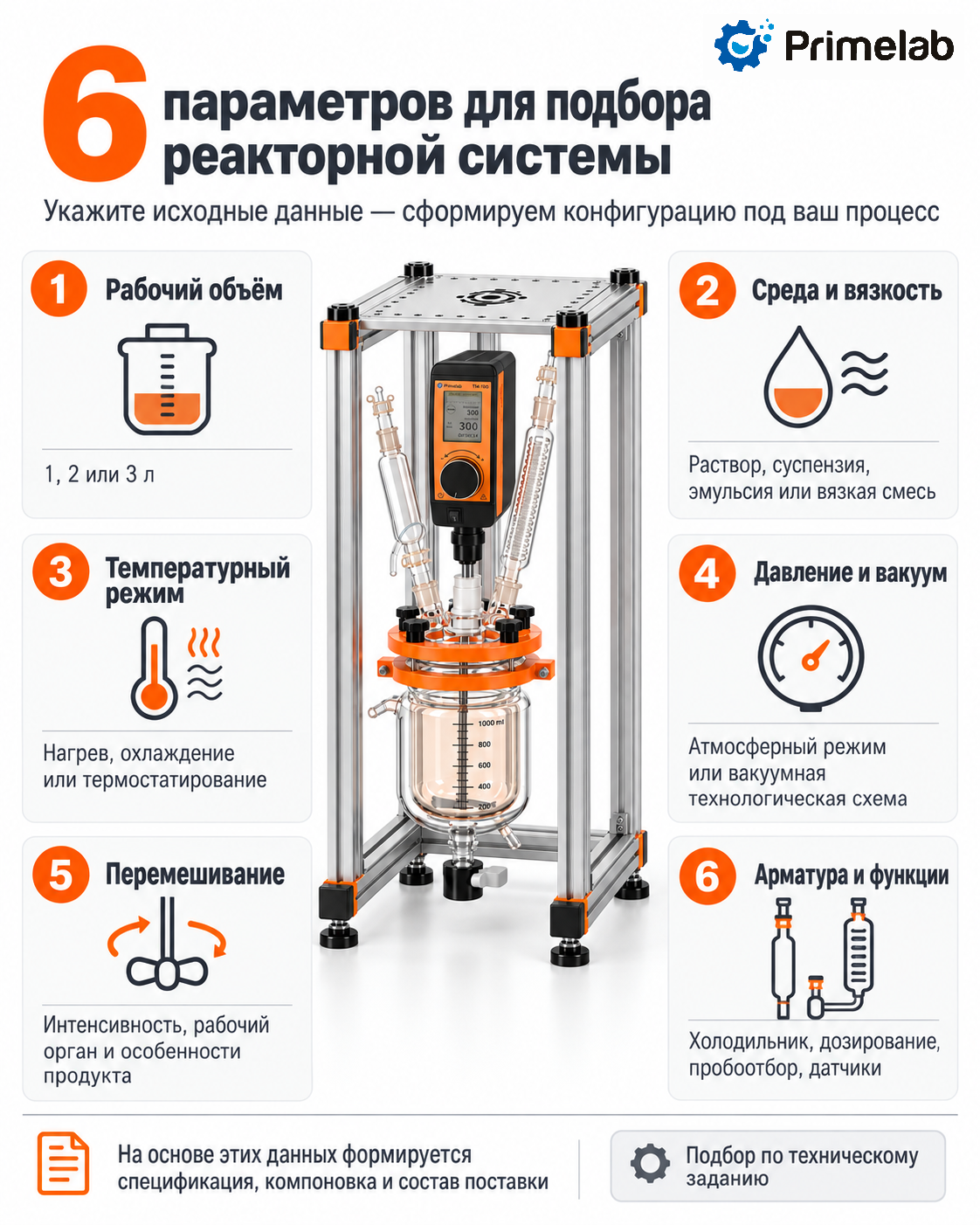

Окончательная спецификация формируется после анализа технологического задания. Для корректного подбора необходимо учитывать свойства рабочей среды, рабочий объём, температуру, давление, вязкость, требуемую скорость и тип перемешивания, необходимость вакуума, состав теплоносителя, тип стеклянной арматуры, условия установки и требования к обслуживанию.

Нагрузка на профильную раму и монтажные площадки, крепление реакционного сосуда и верхнеприводной мешалки, допустимая масса навесной арматуры, герметичность узлов при вакуумной работе, а также размещение кабелей и шлангов подтверждаются при инженерной проработке выбранного исполнения.

Если предполагается централизованное управление несколькими реакторами, возможность интеграции приборов с ПК, поддерживаемые интерфейсы связи, программное обеспечение и алгоритмы безопасности определяются отдельным техническим проектом.

Запросить комплектацию: support@primelab.com

Укажите необходимый номинальный объём: 1, 2 или 3 л; характер рабочей среды; температуру и давление процесса; требования к вакууму, перемешиванию, дозированию и термостатированию. Специалисты Primelab подберут состав реакторной системы и подготовят коммерческое предложение.
