Штуцера для химически стойких мембранных насосов Primelab

Назначение: Подключение вакуумных/нагнетательных линий к химически стойким насосам Primelab для работы с агрессивными средами (кислоты, щелочи, растворители, высокочистые газы).

1. Стандартные варианты исполнения

Мы изготавливаем штуцера под заказ с различными комбинациями параметров. Стандартная спецификация включает:

A. Материал (базовые варианты):

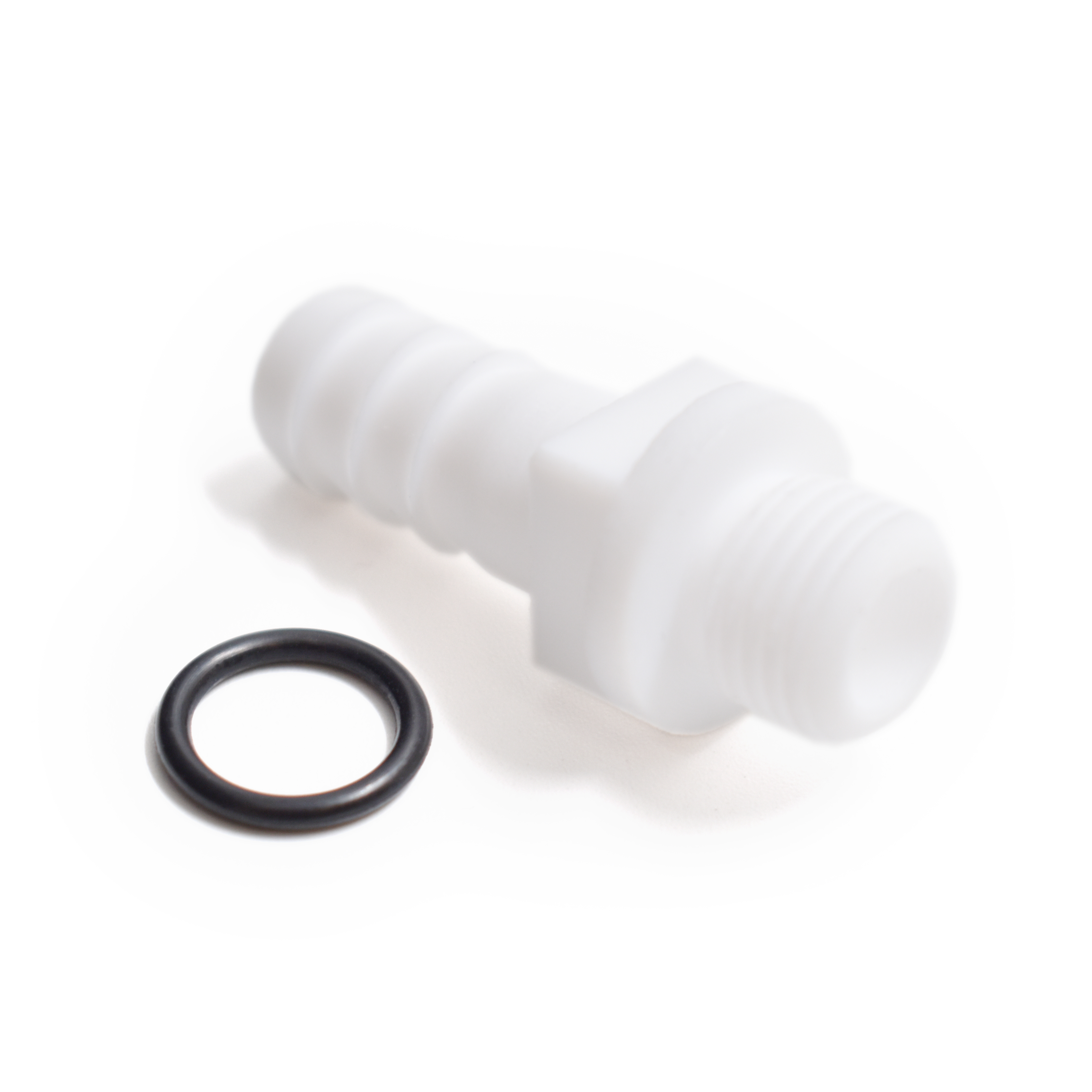

1. Тефлон (ПТФЭ / FEP):
• Плюсы: Максимальная химическая стойкость, высокая чистота, антипригарные свойства.
• Применение: Агрессивные среды (плавиковая кислота, галогены), фармацевтика, полупроводниковое производство.

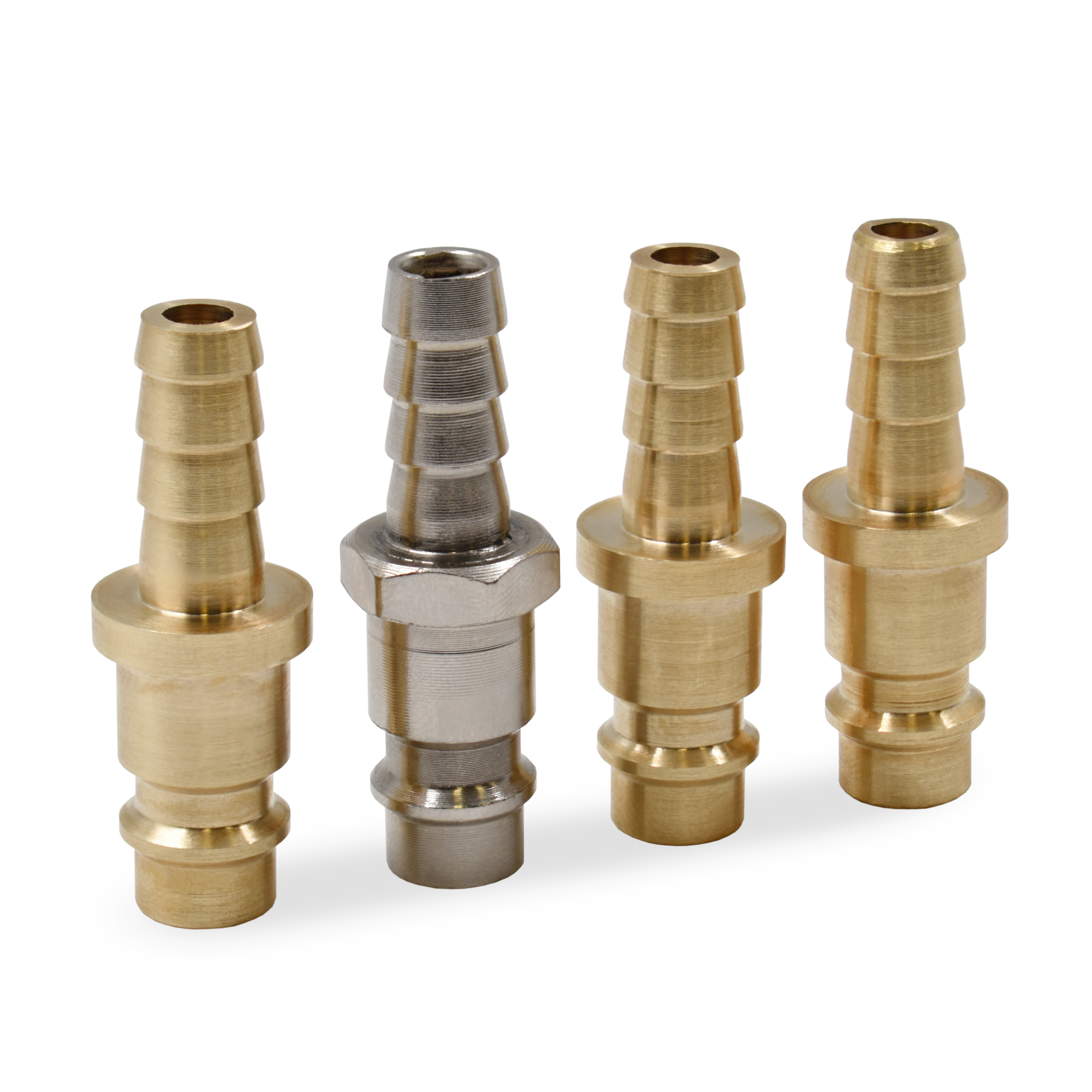

2. Металл с химически стойким покрытием:
• Варианты: Нержавеющая сталь AISI 316L, сплавы Hastelloy® (C-276, B2), титан.
• Плюсы: Высокая механическая прочность, устойчивость к давлению/вакууму, термостойкость.
• Применение: Высокие температуры и давления, сероводородсодержащие среды (Hastelloy), хлор (титан).

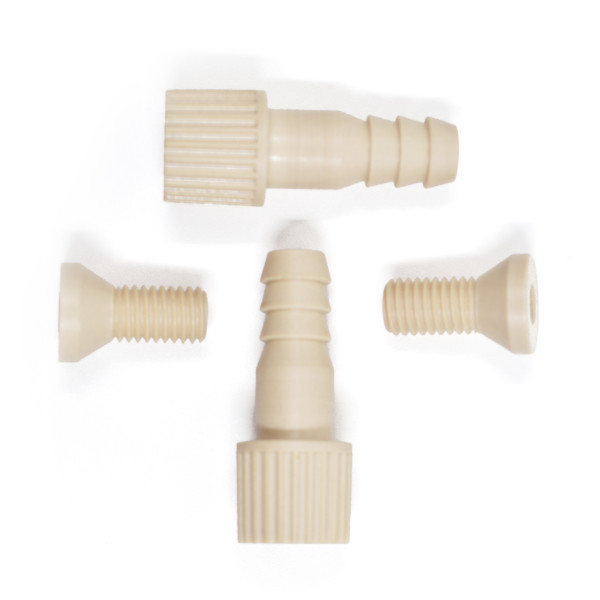

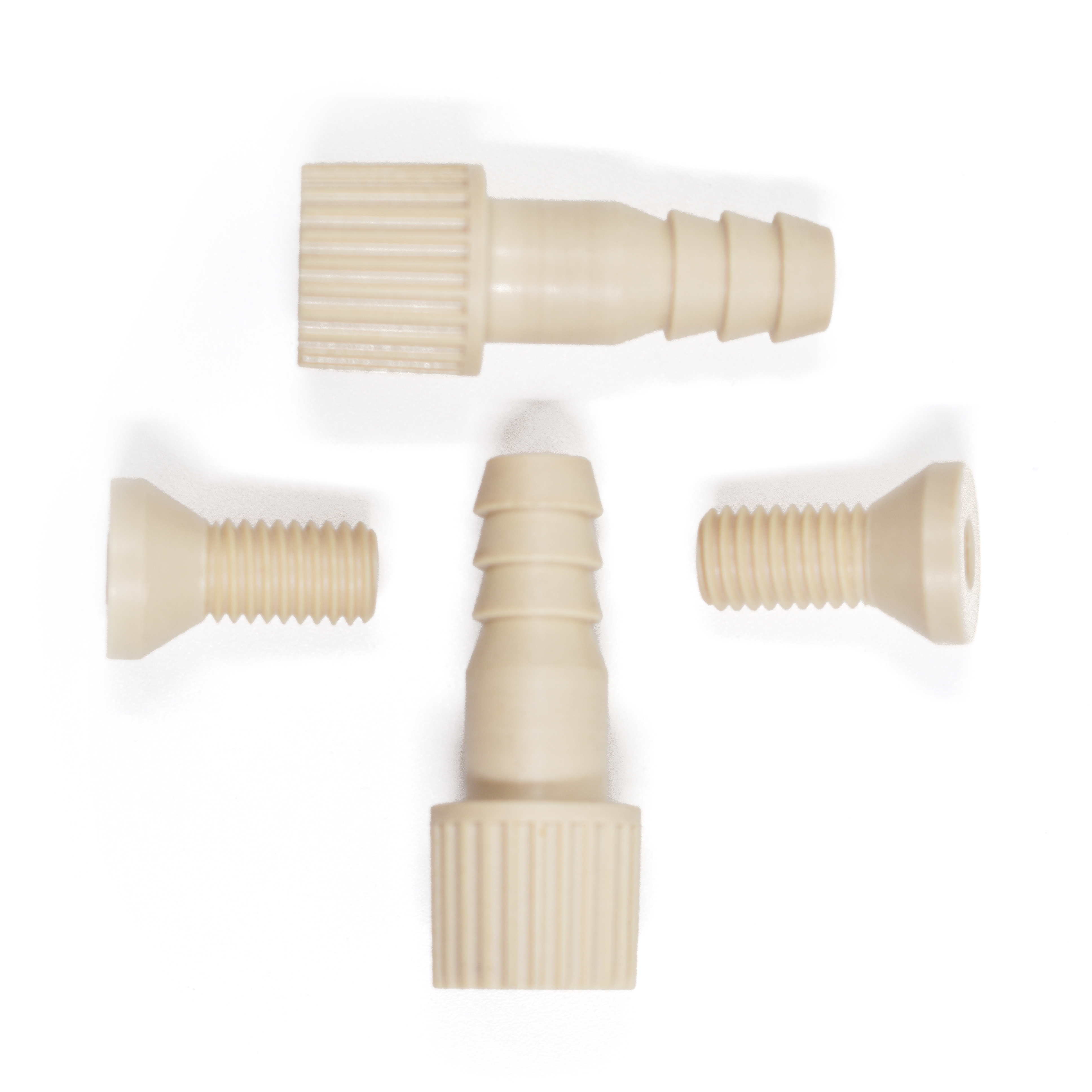

3. Композитный инженерный пластик:
• Варианты: PEEK (полиэфирэфиркетон), PVDF (поливинилиденфторид).
• Плюсы: Отличный баланс химстойкости, прочности и цены (PEEK – высший класс). Устойчивы к истиранию.
• Применение: Универсальное решение для большинства лабораторных и промышленных задач, HPLC-анализ (PEEK).

Б. Тип соединения и внешний диаметр (примеры):

• Резьбовой штуцер (внешняя/внутренняя резьба):
• М6, M8, G1/8", G1/4", G3/8", 1/4 NPT, 1/2 NPT.
• Быстроразъемное соединение (БРС):
•  KF (DN 10, DN 16) и др
• Под гибкий шланг/трубку:
• Внешний диаметр под зажим: 6 мм, 8 мм, 10 мм, 12 мм, 1/4" (6.35 мм), 3/8" (9.5 мм).

2. Решение нестандартных (кастомных) запросов

Наше производство адаптировано под индивидуальные задачи клиента. Вот варианты решений:

А. Конструктивные изменения:

• Нестандартная геометрия: Угловые (45°, 90°, 120°), тройники, переходники с разных диаметров на один, увеличенная/уменьшенная длина.

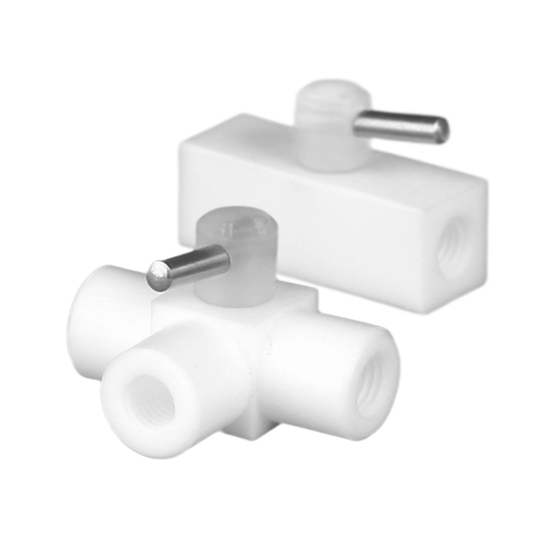

• Интеграция дополнительных элементов: Штуцер с встроенным игольчатым клапаном для тонкой регулировки потока, с фильтром-отражателем брызг, с портом для датчика давления или температуры.
• Особые требования к чистоте: Для микроэлектроники или фармацевтики – исполнение с электрополировкой (металл), ультразвуковой промывкой, упаковкой в чистые комнаты. Специальные скругления (радиусы) для исключения застойных зон.

Б. Материаловедческие решения:

• Комбинированные (гибридные) штуцера: Металлическая основа для прочности + футеровка/вкладыш/покрытие из тефлона или PEEK для химической стойкости.
• Экзотические сплавы: Изготовление из тантала, никелевых сплавов (Инконель, Монель),  под конкретную сверхагрессивную среду.
• Специальные уплотнения: Подбор и установка колец из каломеля, перфторэластомера (FFKM), графита для конкретной пары "среда-температура".

В. Адаптация под систему клиента:

• Обратный инжиниринг: Изготовление штуцера-аналога для замены вышедшего из строя компонента в импортной установке.
• Создание переходных узлов: Разработка и производство переходника, позволяющего подключить насос Primelab к существующей системе клиента с другими стандартами.
• Комплектная поставка: Штуцер + хомут + трубка/рукав из совместимого материала, собранные в готовый к подключению узел.

Г. Логистика и сервис под нестандартную задачу:

• Срочное изготовление: Организация производства малой партии в приоритетном порядке.
• Прототипирование: Изготовление образца для тестирования в реальных условиях клиента перед запуском серии.
• Технический консалтинг: Совместный анализ химической среды, температур и давлений для подбора оптимального и экономически целесообразного материала.

Пример нестандартного запроса и нашего решения:

• Запрос клиента: "Нужен штуцер для перекачки горячей (110°C) азотной кислоты, который должен стыковаться с нашей старой стеклянной линией диаметром 12 мм и выдерживать вакуум 0.1 бар".
• Наше предложение: "Изготавливаем угловой штуцер 90° из PEEK (химстойкость + термостойкость) с металлической армирующей гильзой для вакуума. На один конец – резьба M12 x 1.5 для стеклянного соединения, на другой – под зажим для трубки Ø10 мм из FEP. Рекомендуем уплотнительное кольцо из FFKM".
