Датчик PT1000 для лабораторного термостата: выбор, подключение и совместимость

Датчик PT1000 — это платиновый термометр сопротивления с номинальным сопротивлением 1000 Ом при 0 °C. Благодаря высокой стабильности, линейности характеристики и повторяемости измерений, он является отраслевым стандартом для точного контроля температуры в лабораторных термостатах, криостатах, реакторах и нагревательных мешалках.

Что такое датчик PT1000 и почему он является стандартом для лабораторий

Аббревиатура PT означает Platinum (платина), а 1000 указывает на сопротивление в Омах при температуре 0 °C. В отличие от термопар, которые измеряют разность температур, или NTC-термисторов, имеющих нелинейную характеристику, платиновые датчики обеспечивают высокую точность и долговременную стабильность показаний.

В лабораторной практике это критически важно: отклонение в 1–2 °C может исказить результаты синтеза, повлиять на вязкость полимера или снизить выход целевого продукта. Датчики PT1000 класса A или 1/3 DIN B гарантируют погрешность не более ±0.15–0.2 °C в рабочем диапазоне.

Где применяется датчик PT1000 в лабораторной практике

Лабораторные термостаты и криостаты: Для точного поддержания температуры теплоносителя в ванне и во внешнем контуре.

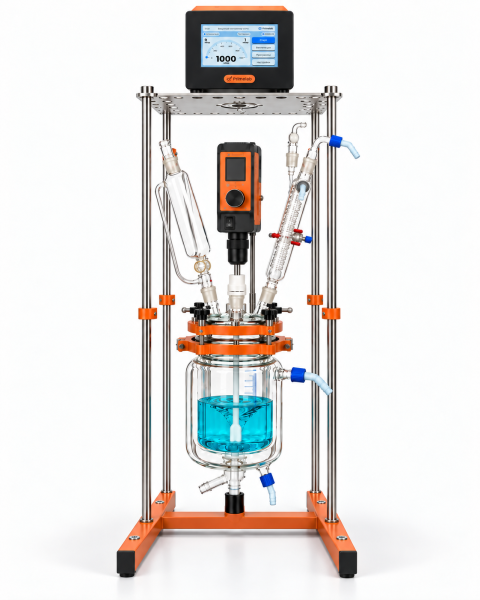

Химические реакторы: Для контроля температуры реакционной массы непосредственно в зоне реакции (через погружную гильзу).
Магнитные мешалки с нагревом: Для внешнего контроля температуры колбы через выносной датчик.
Термостатирующие ванны: Для калибровки средств измерений и проведения вискозиметрического анализа.

Как выбрать датчик PT1000 для термостата

Не все датчики PT1000 взаимозаменяемы. При подборе необходимо учитывать параметры как самого сенсора, так и оборудования, к которому он будет подключен.

Параметр	На что смотреть	Рекомендация PrimeLab	Ограничения
Диапазон температур	Должен перекрывать рабочий диапазон термостата с запасом	Для криостатов: от -50 °C; для термостатов: до +200 °C	Превышение предела ведет к необратимой деградации платины
Число проводов	2-, 3- или 4-проводная схема подключения	3-проводная схема (стандарт для лабораторий)	2-проводная схема вносит погрешность от сопротивления кабеля
Точность (класс допуска)	Класс A, B или 1/3 DIN B	Класс A или 1/3 DIN B для прецизионных задач	Класс B имеет двойную погрешность, подходит только для общих задач
Длина и диаметр зонда	Глубина погружения в рабочую среду	Длина не менее 100–150 мм для корректного измерения	Слишком короткий зонд измеряет температуру воздуха, а не жидкости
Материал защитной гильзы	Химическая стойкость к рабочей среде	Нержавеющая сталь AISI 316 или покрытие PTFE	Стандартная сталь AISI 304 корродирует в хлоридах и кислотах
Совместимость с контроллером	Тип разъема и поддерживаемый тип датчика в меню	Проверка по паспорту термостата перед заказом	Датчик PT100 не будет корректно работать с входом для PT1000

Схема подключения датчика PT1000 к контроллеру термостата

Правильное подключение обеспечивает заявленную производителем точность измерений. В лабораторном оборудовании наиболее распространена 3-проводная схема, которая позволяет контроллеру компенсировать сопротивление соединительных проводов.

Проверка совместимости: Убедитесь, что в меню контроллера термостата выбран тип датчика «PT1000» (а не PT100 или термопара типа K/J).
Подключение проводов: Подсоедините провода датчика к клеммам контроллера согласно цветовой маркировке или схеме в паспорте. В 3-проводной схеме два провода одного цвета (компенсационные) подключаются к соседним клеммам, а третий — к отдельной.
Проверка контактов: Убедитесь в надежности затяжки клемм. Плохой контакт создает переходное сопротивление, которое контроллер интерпретирует как рост температуры.
Погружение зонда: Погрузите чувствительный элемент датчика в контролируемую среду на глубину, не менее чем в 10–15 раз превышающую диаметр зонда, для исключения влияния температуры окружающей среды.

Типичные ошибки при интеграции:

Использование 2-проводного датчика для прецизионных измерений (погрешность может достигать 1–2 °C из-за сопротивления длинного кабеля).
Недостаточная глубина погружения зонда (измеряется температура воздуха над жидкостью, а не самой жидкости).
Механический изгиб зонда у основания, приводящий к обрыву платиной нити внутри гильзы.

Экспертное мнение инженеров Primelab

При разработке жидкостных термостатов и лабораторных реакторов Primelab мы закладываем использование датчиков PT1000 класса 1/3 DIN B. Это обеспечивает оптимальный баланс между стоимостью и метрологической точностью, достаточной для большинства химических и биотехнологических процессов. Если вы заменяете штатный датчик, критически важно не только совпадение типа (PT1000), но и соответствие длины гильзы, типа разъема (например, DIN 43650 или винтовые клеммы) и класса точности оригинальной спецификации.

Часто задаваемые вопросы (FAQ)

В чем главное отличие датчика PT1000 от PT100?

Оба датчика изготовлены из платины, но PT1000 имеет сопротивление 1000 Ом при 0 °C, а PT100 — 100 Ом. Более высокое сопротивление PT1000 делает его менее чувствительным к влиянию сопротивления соединительных проводов, что позволяет достигать высокой точности даже в 2-проводной схеме подключения.

Можно ли использовать любой датчик PT1000 с лабораторным термостатом?

Нет. Необходимо убедиться, что контроллер термостата поддерживает тип датчика PT1000 (а не PT100), а физический разъем датчика соответствует входному гнезду прибора. Также важно соответствие диапазона температур.

Какая схема подключения (2, 3 или 4 провода) лучше для лаборатории?

Для лабораторных задач оптимальна 3-проводная схема. Она обеспечивает эффективную компенсацию сопротивления проводов и является стандартом для большинства промышленных и лабораторных контроллеров. 4-проводная схема используется только для эталонных прецизионных измерений.

Подходит ли датчик PT1000 для агрессивных химических сред?

Сам платиновый чувствительный элемент уязвим. Для агрессивных сред необходимо выбирать датчики с защитной гильзой из нержавеющей стали AISI 316L или, что предпочтительнее, с покрытием из PTFE (фторопласта), которое инертно к большинству кислот и растворителей.

Нужна ли калибровка датчика PT1000?

Заводские датчики класса A или 1/3 DIN B поставляются с паспортом калибровки и не требуют дополнительной настройки. Однако для задач, подпадающих под строгий метрологический контроль (GMP, GLP), может потребоваться периодическая поверка в аккредитованной лаборатории.

Связанное оборудование и материалы

Нужна помощь в подборе термостата или датчика температуры?

Отправьте нам параметры вашего процесса. Инженер подберет совместимую пару: термостат + датчик PT1000 с нужной длиной зонда и типом разъема.

Подобрать термостат или датчик

Автор: Отдел инженерной поддержки ООО «ПРАЙМЛАБ».

Источник: Техническая документация Primelab, стандарты IEC 60751. Официальный сайт производителя.
