КЕЙС: Как инверторный насос IVAC 06 решил проблему перекипания при вакуумной дистилляции

15-05-2026 14:54

Кейс: Применение инверторного насоса PL.HM.IVAC 06 для вакуумной дистилляции

Проблема

При вакуумной отгонке растворителей смесь перекипает и начинает бежать по холодильнику. Приходится вручную регулировать вакуум, часто неудачно. Это приводит к:

Потере 15-20% образца
Загрязнению системы
Нестабильным результатам
Повторным экспериментам

Решение

Инверторный вакуумный насос PL.HM.IVAC 06 с плавной регулировкой скорости двигателя 270-1350 об/мин

Сравнение процессов

Параметр	Без инвертора	С PL.HM.IVAC 06
Регулировка	Ручная краном	Электронная, плавная
Скорость откачки	Постоянная	270-1350 об/мин
Динамика вакуума	Резкая, с провалами	Плавный выход на 6 мбар
Потери образца	15-20%	0%
Воспроизводимость	Низкая	Высокая

Технические характеристики

Предельный вакуум	6 мбар (абс.)
Производительность	25 л/мин
Регулировка скорости	270-1350 об/мин
Материалы	PTFE (детали, контактирующие с перекачиваемой средой)
Интерфейс	RS485 (Modbus RTU)
Мощность	180 Вт

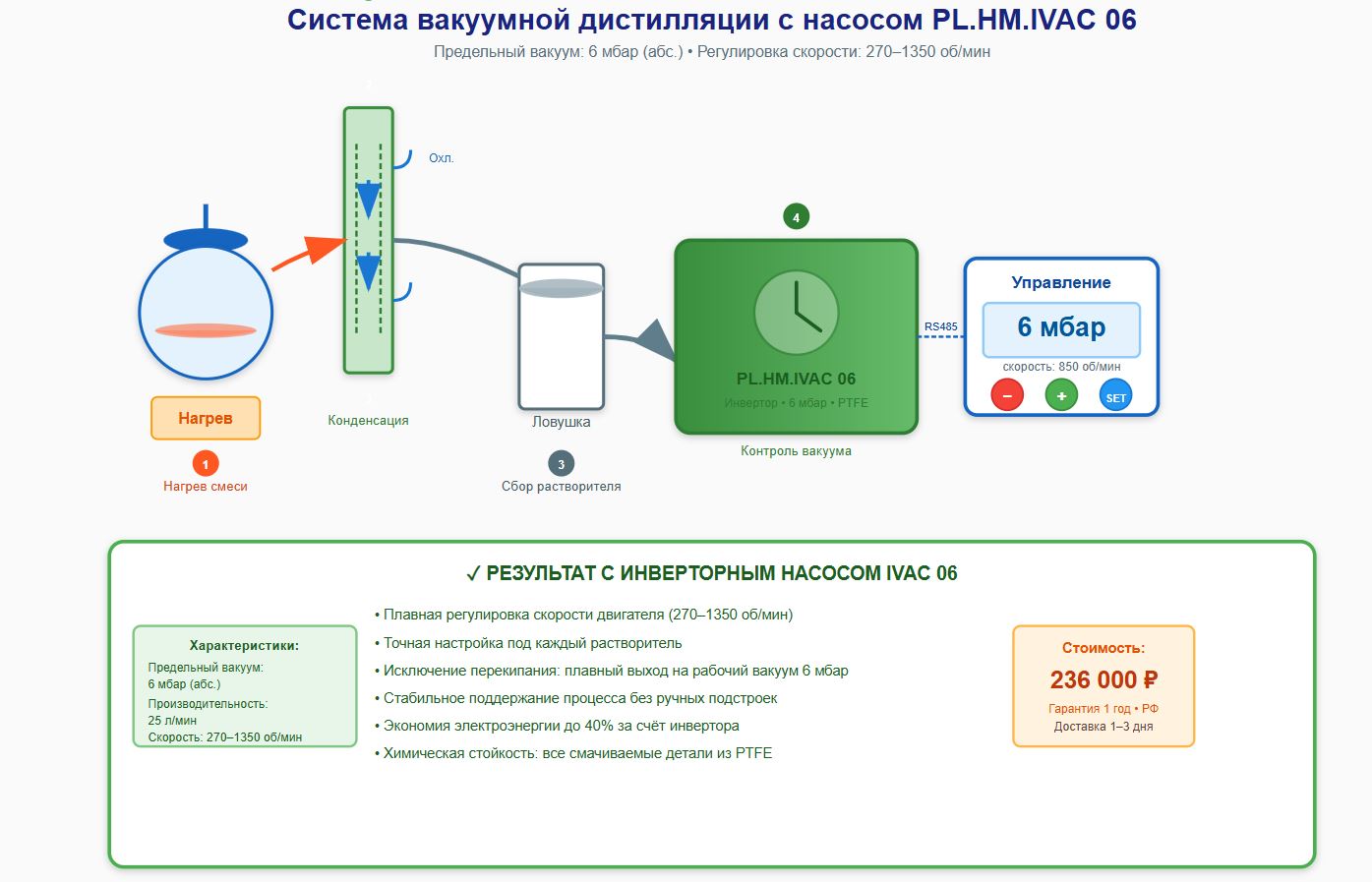

Принцип работы

Старт на низкой скорости (270 об/мин) - плавное снижение давления без ударной откачки
По мере испарения - увеличение скорости до оптимальной (700-900 об/мин)
Финиш: поддержание вакуума близко к 6 мбар при минимальной мощности

Результаты внедрения

Исключение перекипания смеси
Сохранение 100% образца
Стабильное поддержание процесса без ручных подстроек
Воспроизводимость результатов
Экономия электроэнергии до 40%

Экономический эффект

Экономия электроэнергии (год)	7 200 руб.
Сохранение образцов (год)	30 000-80 000 руб.
Снижение обслуживания	15 000 руб.
Итого экономии в год	52 000-102 000 руб.
Окупаемость	6-9 месяцев
