Что такое реакторная система Primelab Модуль

Реакторная система Primelab Модуль — это настольная лабораторная установка, объединяющая стеклянный реакционный сосуд, термостатирующую рубашку, многопортовую крышку, верхнеприводную мешалку, нижний сливной узел и профильную несущую раму.

Основная идея системы заключается в использовании единой конструктивной платформы и формировании разных исполнений за счёт объёма реактора, конфигурации стеклянной арматуры, типа перемешивания и набора дополнительных модулей.

Такой подход удобен для лабораторий, где требования к процессам могут меняться: сегодня необходима разработка рецептуры в небольшом объёме, а затем — увеличение опытной загрузки, подключение термостатирования, вакуумной линии, дозирования или пробоотбора.

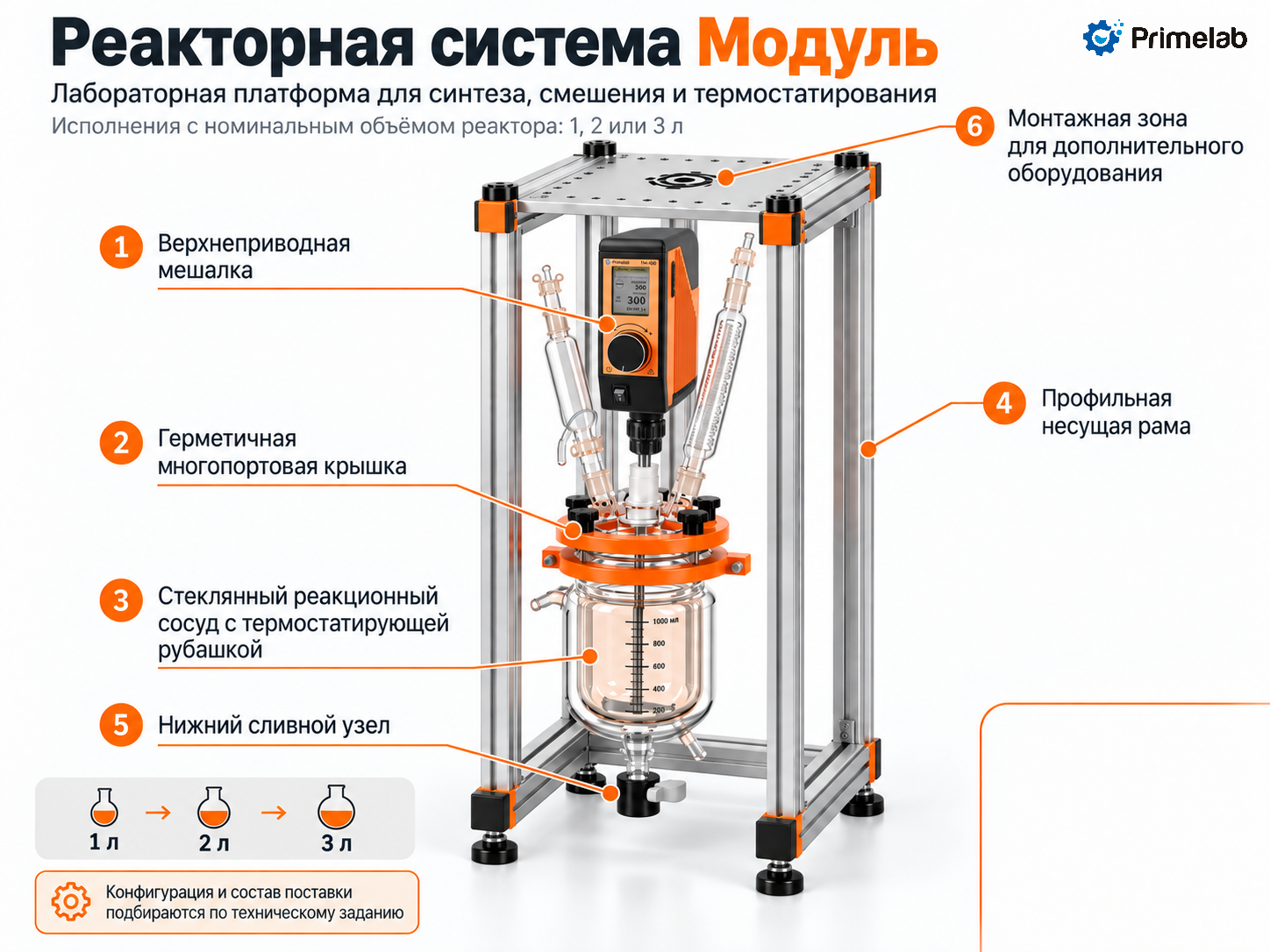

Основные элементы системы

Базовая компоновка реакторной системы включает несколько взаимосвязанных функциональных узлов.

1. Верхнеприводная мешалка Primelab с термодатчиком. Привод устанавливается по центральной оси реактора. Тип рабочего органа и параметры перемешивания должны подбираться с учётом вязкости, плотности и особенностей рабочей среды.
2. Герметичная многопортовая крышка. Крышка формирует рабочую зону для установки вала мешалки, холодильника, загрузочного или дозирующего узла, датчиков, вакуумного ввода и другой технологической арматуры.
3. Стеклянный реакционный сосуд с термостатирующей рубашкой. Рубашка используется для подключения внешнего теплоносителя при необходимости нагрева, охлаждения или поддержания заданного температурного режима.
4. Профильная несущая рама. Рама удерживает реакторный узел и формирует монтажную зону для привода, держателей, шлангов, кабелей и дополнительного оборудования.
5. Нижний сливной узел. Слив позволяет удалять продукт из реактора без обязательного демонтажа всей стеклянной сборки.
6. Верхняя монтажная площадка. Верхняя часть рамы может использоваться для установки совместимой периферии и вспомогательных креплений. Допустимая нагрузка и способ монтажа определяются при инженерной проработке.

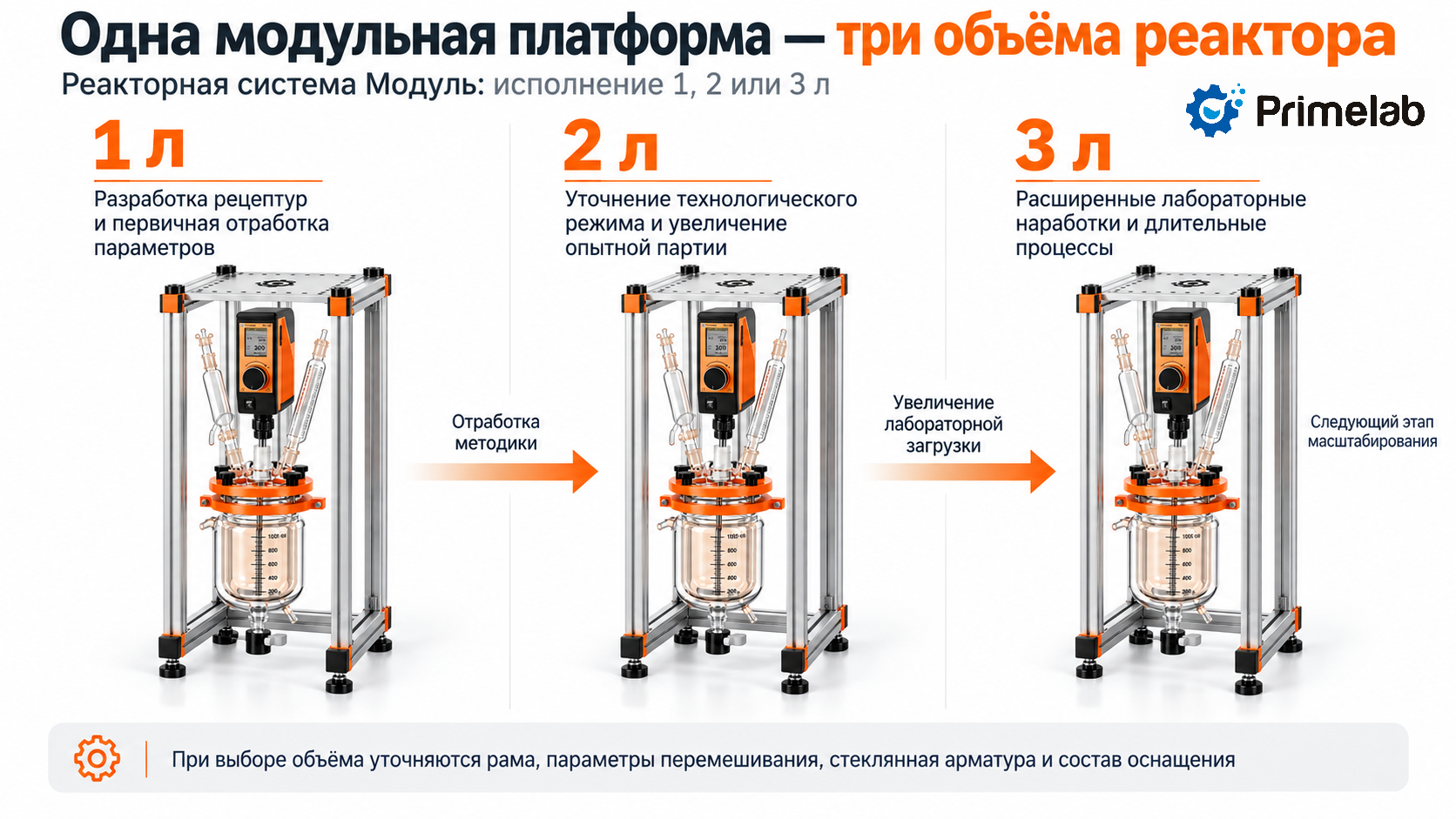

Исполнения на 1, 2 и 3 литра

Реакторная система Модуль может быть адаптирована под номинальный объём реакционного сосуда 1, 2 или 3 л. Выбор объёма зависит не только от количества загружаемого продукта, но и от необходимого свободного объёма, вязкости среды, характера перемешивания, теплового режима и технологической схемы.

При переходе на другой объём не следует просто заменять сосуд без проверки всей компоновки. Для каждого исполнения необходимо оценивать раму, центровку мешалки, длину вала, рабочий орган, арматуру и доступность обслуживания.

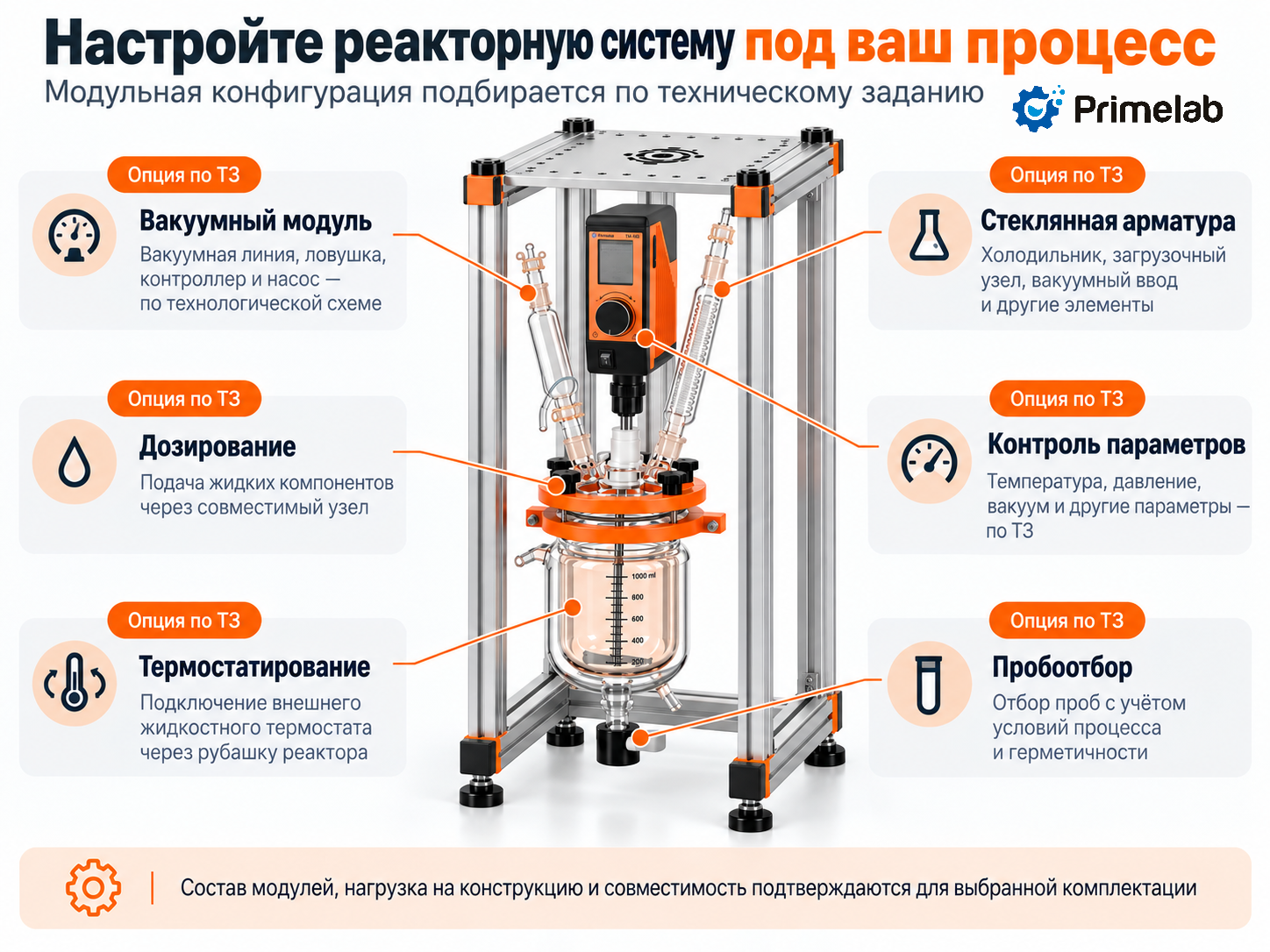

Модульность и кастомизация

Реакторная система Модуль проектируется не как единственная фиксированная комплектация, а как платформа с базовым реакторным узлом и функциональными модулями. Это позволяет адаптировать установку под процесс, не меняя всю конструкцию при каждом новом требовании.

Вакуумный модуль

Для процессов, требующих вакуумирования, может быть рассмотрена комплектация с вакуумным вводом, защитной ловушкой, контроллером, соединительной линией и внешним насосом. Состав вакуумной части выбирается по требуемому диапазону давления, свойствам рабочей среды, риску уноса паров и технологической схеме.

Термостатирование

Реактор с рубашкой может подключаться к внешнему жидкостному термостату. Подбор оборудования выполняется по температурному диапазону, типу теплоносителя, требуемой тепловой нагрузке и скорости изменения температуры.

Дозирование и загрузка компонентов

Для контролируемой подачи жидких компонентов могут применяться загрузочные и дозирующие узлы. Возможность их установки зависит от количества свободных портов крышки, характеристик среды и требований конкретной методики.

Контроль параметров

В зависимости от задачи могут рассматриваться датчики температуры, давления и другие измерительные элементы. Набор датчиков и способ их установки должны быть согласованы с конструкцией крышки и условиями эксплуатации.

Пробоотбор и дополнительная стеклянная арматура

В систему могут включаться холодильники, конденсаторы, пробоотборные узлы, вакуумные вводы, загрузочные элементы и другая арматура. Подбор выполняется по технологической схеме, свойствам среды, температуре, давлению и требованиям к герметичности.

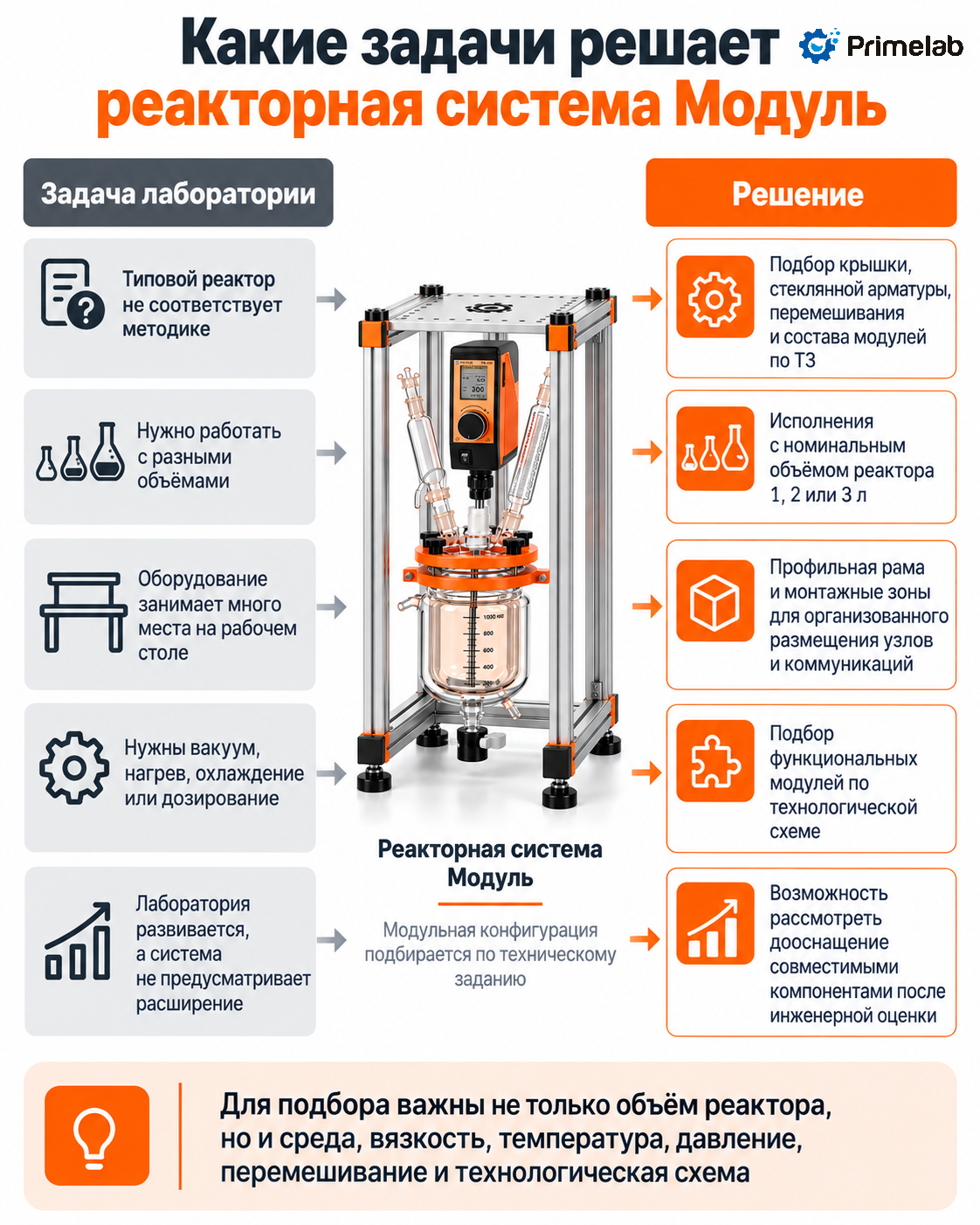

Какие задачи решает система

При выборе лабораторного реактора заказчик часто сталкивается не с отсутствием оборудования, а с несоответствием стандартной комплектации реальному процессу. Например, может не хватать портов для дозирования, места для арматуры, возможности подключения вакуума или удобного способа масштабирования опытной партии.

Как подобрать реакторную систему

Для корректного подбора недостаточно указать только объём сосуда. Необходимо понимать, какая среда будет обрабатываться, как она меняется в ходе процесса и какие операции должны выполняться внутри реактора.

1. Рабочий объём. Выберите номинальный объём реактора: 1, 2 или 3 л.
2. Среда и вязкость. Укажите, работаете ли вы с раствором, суспензией, эмульсией или вязкой смесью.
3. Температурный режим. Определите необходимость нагрева, охлаждения или термостатирования.
4. Давление и вакуум. Укажите, проводится ли процесс при атмосферном давлении или предусматривается вакуумная схема.
5. Перемешивание. Важны вязкость, требуемая интенсивность, рабочий орган и чувствительность продукта к сдвиговым нагрузкам.
6. Арматура и функции. Определите необходимость холодильника, дозирования, пробоотбора, датчиков и дополнительных портов.

На основе этих данных формируются компоновка, техническая спецификация и состав поставки.

Одиночная и многореакторная конфигурация

Базовая система может использоваться как самостоятельный лабораторный реактор для синтеза, смешения и отработки методики. Если необходимо одновременно сравнивать рецептуры или технологические режимы, на основе одинаковых реакторных модулей может быть разработана многореакторная конфигурация.

В многореакторной системе каждый модуль может иметь собственный реакционный сосуд, крышку, мешалку и стеклянную арматуру. Количество секций, схема общей рамы, размещение коммуникаций и состав приборов определяются отдельным проектом.

Централизованный мониторинг или управление несколькими реакторами нельзя считать стандартной функцией без подтверждения интерфейсов связи, программного обеспечения, совместимости приборов и требований безопасности.

Почему важна инженерная кастомизация

Реактор выбирают не только по литражу. Одна и та же ёмкость может использоваться для разных задач, но потребует различной мешалки, крышки, арматуры, скорости перемешивания, тепловой схемы и организации подачи компонентов.

Поэтому до изготовления или поставки необходимо подтвердить:

• Крепление реактора к раме.
• Центровку мешалки относительно оси сосуда.
• Допустимые нагрузки на профильную раму и монтажные площадки.
• Массу и способ фиксации стеклянной арматуры.
• Герметичность узлов при работе с вакуумом.
• Доступ к крышке, сливному узлу и обслуживаемым соединениям.
• Совместимость материалов с рабочей средой.
• Возможность безопасного размещения шлангов и кабелей.

Итог

Лабораторная реакторная система Primelab Модуль — это не просто отдельный стеклянный реактор, а основа для формирования лабораторной установки под конкретный процесс. Платформа может быть адаптирована под объём 1, 2 или 3 л, дополнена необходимой стеклянной арматурой, верхнеприводным перемешиванием, термостатированием, вакуумной линией, дозированием и средствами контроля параметров.

Её практическая ценность заключается в том, что лаборатория получает возможность начать с нужной базовой конфигурации и затем рассмотреть расширение системы по мере развития технологических задач.

Для подбора реакторной системы необходимо предоставить рабочий объём, описание среды, вязкость, температурный режим, требования к давлению и вакууму, характеристики перемешивания, состав арматуры и условия размещения оборудования.
