Максимальная частота вращения мешалок лабораторных реакторов: практическое руководство

Введение
Мы не можем просто указать универсальное значение максимальной частоты вращения для наших мешалок — и вот почему. Представленные ниже рекомендации основаны на реальных испытаниях и помогут вам разобраться в тонкостях выбора безопасного режима работы.

Что такое критическая частота вращения?
На практике невозможно определить единственное предельное значение оборотов для вала мешалки. Вместо этого правильнее говорить о диапазоне критических частот — зоне, в которой возникают наиболее сильные вибрации. Это явление называется резонансом. Когда частота вращения приближается к собственной частоте колебаний вала, амплитуда вибраций многократно возрастает, и колебания становятся заметны невооружённым глазом.

Последствия работы в резонансной зоне:

• Повышенная нагрузка на подшипники привода

• Ускоренный износ узлов оборудования

• В особо тяжёлых случаях — разрушение конструкции или опрокидывание привода

Факторы, влияющие на уровень вибраций

1. Наличие жидкости в сосуде — Снижает вибрации (эффект демпфирования)

2. Изношенные подшипники привода — Усиливают вибрации

3. Недостаточная жёсткость штатива — Усиливают вибрации

Практические рекомендации
При эксплуатации мешалок следует избегать длительной работы в зоне критических частот. Есть два безопасных подхода:

1. Работа в диапазоне ниже резонансной зоны — наиболее предпочтительный вариант.

2. Быстрое прохождение критической зоны при разгоне для выхода на устойчивые обороты выше резонанса.

Общее правило: Чем длиннее вал, тем больший диаметр необходим для обеспечения жёсткости и стабильности вращения.

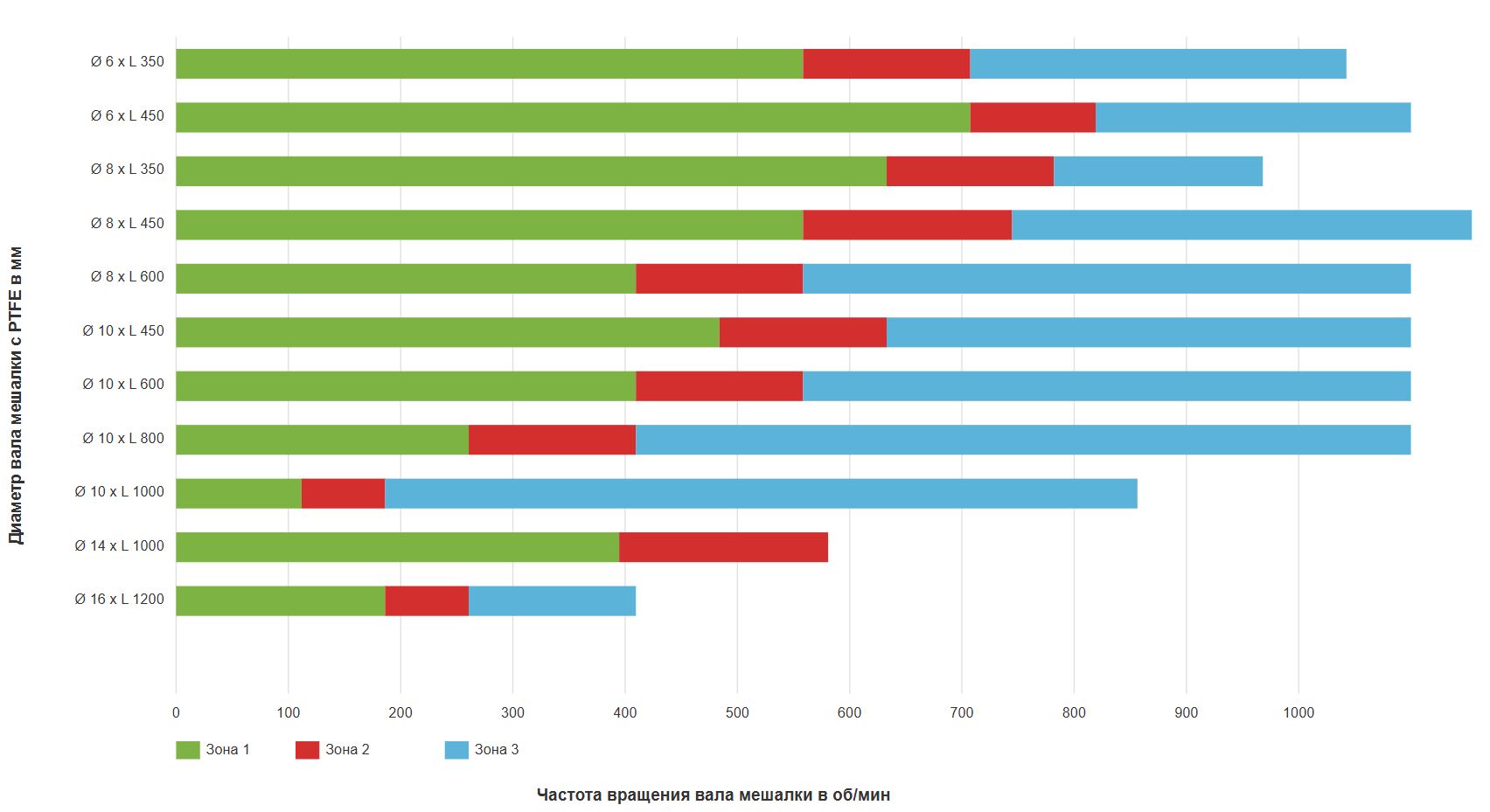

Зоны работы мешалки
Зеленая зона (Безопасная): Отсутствие вибраций, стабильная работа. Основной режим для длительной работы.
Красная зона (Критическая): Зона резонанса, сильные вибрации. Избегать работы в этой зоне.
Синяя зона (Высокоскоростная): Устойчивая работа выше резонанса. Допустима кратковременно, с осторожностью.

Детальное описание зон

Зеленая зона:

• Стабильное вращение без вибраций

• Минимальная нагрузка на оборудование

• Рекомендуется для постоянной эксплуатации

Красная зона:

• Ярко выраженные резонансные колебания

• Критическая нагрузка на все узлы

• Риски: износ подшипников, повреждение уплотнений, разрушение вала, опрокидывание привода

• Категорически избегать длительной работы

Синяя зона:

• Вибрации незначительны (после прохождения резонанса)

• Высокая механическая нагрузка

• Риски: ускоренный износ привода, сокращение срока службы

• Использовать только при производственной необходимости

Практические рекомендации по эксплуатации

Подбор параметров вала

• Длина вала до 200 мм: диаметр 6-8 мм, частота вращения высокая

• Длина вала 200-400 мм: диаметр 8-10 мм, частота вращения средняя

• Длина вала 400-600 мм: диаметр 10-12 мм, частота вращения низкая

• Длина вала более 600 мм: диаметр 12 мм и более, частота вращения очень низкая

Подготовка к запуску

• Проверить состояние подшипников привода

• Убедиться в жёсткости и устойчивости штатива

• Проверить центровку вала

• Оценить балансировку рабочего органа

Алгоритм безопасного запуска

1. Начните с минимальной скорости (в безопасной зоне)

2. Постепенно увеличивайте обороты, контролируя вибрации

3. При попадании в критическую зону:

   • Не останавливайте вращение

   • Быстро пройдите зону, увеличив обороты, либо вернитесь в безопасный диапазон

4. Зафиксируйте оптимальные параметры для повторного использования

Важное предупреждение:
Поскольку на работу мешалки влияют вязкость среды, объём сосуда, тип мешалки, температура и другие факторы, перед началом регулярной эксплуатации необходимо провести испытания в ваших конкретных условиях.

Выводы

1. Работайте в зелёной зоне — это безопасно и эффективно

2. Избегайте красной зоны — высок риск поломок

3. Используйте синюю зону только в случае необходимости и кратковременно

4. Для двухлопастных мешалок снижайте максимальную частоту на 200 об/мин

5. Чем длиннее вал, тем больше должен быть его диаметр
