Мембранный вакуумный насос для лаборатории: принцип работы, выбор и применение

Что такое мембранный вакуумный насос и как он работает

Лабораторный мембранный вакуумный насос создает разрежение без использования масла, что исключает контаминацию образцов и загрязнение окружающей среды. В отличие от масляных пластинчато-роторных насосов, здесь нет трущихся металлических деталей в рабочей камере — только гибкая мембрана.

Принцип работы мембранного вакуумного насоса

Рабочий цикл состоит из четырех тактов:

1. Всасывание: При движении мембраны вниз объем камеры увеличивается, создавая разрежение. Впускной клапан открывается, газ поступает из системы.
2. Сжатие: Мембрана движется вверх, объем камеры уменьшается, газ сжимается.
3. Выпуск: При достижении атмосферного давления выпускной клапан открывается, газ выбрасывается в атмосферу.
4. Пауза: Цикл повторяется с частотой 1350-1500 об/мин.

В двухступенчатых моделях (например, Primelab PL.HM02) две камеры соединены последовательно, что позволяет достичь более глубокого вакуума (до 1-6 мбар) по сравнению с одноступенчатыми (8-60 мбар).

Как выбрать мембранный вакуумный насос: таблица подбора

Выбор насоса зависит от конкретной задачи. Используйте таблицу для быстрого подбора:

Ключевые параметры выбора

1. Предельный вакуум (глубина разрежения)

Предельный вакуум — это минимальное давление, которое насос может создать в замкнутой системе. Измеряется в миллибарах (мбар) или мм рт. ст.

• 60 мбар: Достаточно для фильтрации, работы с легкими растворителями (ацетон кипит при ~200 мбар, гексан при ~150 мбар)
• 8-10 мбар: Оптимально для большинства органических растворителей (этилацетат, дихлорметан, метанол)
• 1-6 мбар: Необходимо для высококипящих растворителей (ДМФА, ДМСО, вода) и масс-спектрометрии

2. Производительность (скорость откачки)

Измеряется в литрах в минуту (л/мин). Определяет, как быстро насос создаст рабочий вакуум в системе заданного объема.

• 15-28 л/мин: Для небольших ротационных испарителей (колбы до 2 л), фильтрационных установок
• 30-56 л/мин: Для испарителей с колбами 3-5 л, вакуумных сушильных шкафов
• 60+ л/мин: Для пилотных установок, больших реакторов, систем с длинными трубопроводами

3. Химическая стойкость материалов

Химически стойкий мембранный насос критически важен при работе с агрессивными средами. Обратите внимание на материалы проточной части:

Все насосы Primelab имеют камеры из PTFE, а модели с индексом .02.6 дополнительно оснащены клапанами из FFKM для максимальной химической защиты.

4. Допустимые пары и конденсаты

Мембранные насосы могут работать с парами растворителей, но есть ограничения:

• Допустимо: Пары органических растворителей (ацетон, спирт, гексан) при использовании разделительной ловушки
• Недопустимо: Конденсация жидкостей внутри насоса — это приводит к гидравлическому удару и разрушению мембраны
• Решение: Всегда используйте ловушку с охлаждением (криостатом) между испарителем и насосом

Совместимость с лабораторным оборудованием

Насос для роторного (ротационного) испарителя

Для эффективной работы с роторным испарителем необходимо:

1. Подобрать вакуум на 20-30% ниже давления кипения вашего растворителя при рабочей температуре
2. Обеспечить производительность, достаточную для компенсации утечек и газовыделения

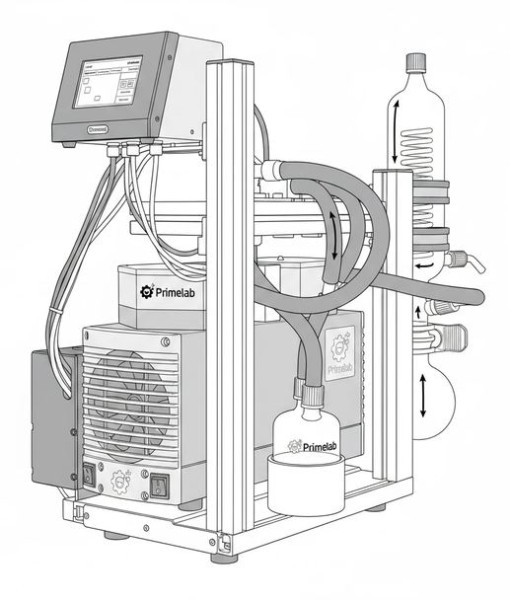

3. Использовать вакуумный контроллер (например, VC Pro) для автоматического поддержания давления и предотвращения «бампинга» (вскипания)

Пример: Для ацетона (кипит при 56°C при атмосферном давлении) при температуре бани 40°C нужен вакуум около 400-500 мбар. Вакуумная система VX-8.38 (8 мбар) обеспечит запас по вакууму и быструю откачку.

Насос для вакуумной фильтрации

Для фильтрации и твердофазной экстракции (SPE) требования проще:

• Достаточно вакуума 100-300 мбар (разрежение 0.7-0.9 атм)
• Важна стабильность давления, а не глубина вакуума
• Подходят модели PL.HM03.01.60 или базовые PL.HM01

Типовые неисправности и способы их устранения

Как проверить вакуумный насос

1. Отключите насос от системы, закройте входной штуцер заглушкой
2. Включите насос и дайте поработать 2-3 минуты
3. Подключите вакуумметр ко входу насоса
4. Зафиксируйте показания — они должны соответствовать паспортным (±10%)
5. Если вакуум хуже на 30% и более — требуется замена мембраны или клапанов

Часто задаваемые вопросы (FAQ)

Каталог мембранных насосов Primelab

Все насосы Primelab производятся в России (г. Мытищи), имеют сертификат «Сделано в России» и подходят для госзакупок по 44-ФЗ и 223-ФЗ.
