Реактор с мешалкой и подогревом: как выбрать лабораторную систему

| Редакция Primelab · Проверено техническим отделом

Коротко о главном

Реактор с мешалкой и подогревом — это лабораторная реакторная система, в которой перемешивание рабочего объёма сочетается с контролируемым нагревом через тепловую рубашку, или внешний термостат. В отличие от промышленных реакторов (от 200 л до 60 м³), лабораторные системы имеют объём от 250 до 200 л, изготавливаются из боросиликатного стекла или нержавеющей стали и предназначены для синтеза, экстракции, дистилляции и полимеризации в лабораторных и пилотных условиях.

Primelab предлагает стеклянные и металлические реакторы с верхнеприводной мешалкой, рубашкой подогрева и комплектацией под задачу — смотрите каталог лабораторных реакторов.

Что такое реактор с мешалкой и подогревом

Реактор с мешалкой и подогревом — это ключевое оборудование для проведения химических реакций, в котором одновременно решаются две задачи: равномерное перемешивание реакционной массы и точный контроль температуры. Именно сочетание этих функций отличает реакторную систему от простой стеклянной посуды.

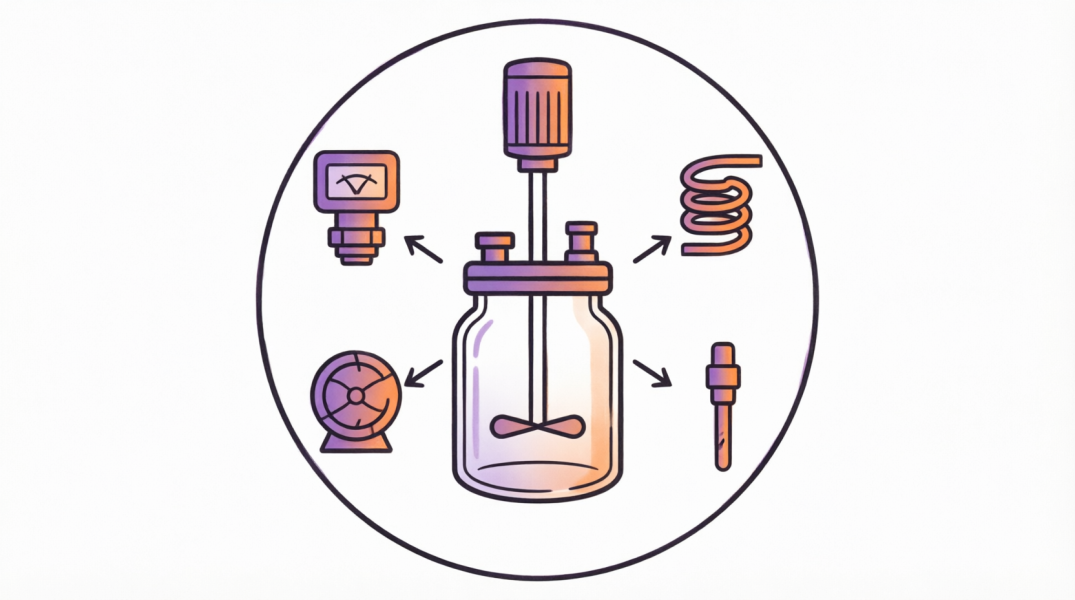

В состав системы входят: реакционный сосуд (стеклянный или металлический), узел перемешивания с приводом, система термостатирования (рубашка, ТЭН или внешний термостат), система вакуумирования и конденсации, а также блок датчиков и управления.

Лабораторный или промышленный реактор: в чём разница

Primelab работает в лабораторном и пилотном сегменте — это наше ключевое отличие от конкурентов, предлагающих промышленные установки от 200 л до 60 м³.

Если вам нужна установка для промышленного производства — потребуются другие поставщики. Если задача — НИОКР, отработка технологии, пилотная партия или учебная лаборатория, — вы по адресу.

Из чего состоит реакторная система

Реакционный сосуд

Основной элемент — сосуд, в котором протекает реакция. Primelab предлагает два материала:

• Боросиликатное стекло 3.3 — химическая стойкость, визуальный контроль процесса, работа под вакуумом. Подходит для большинства органических синтезов.
• Нержавеющая сталь AISI 316/316L — механическая прочность, стойкость к ударам.

Объёмы: лабораторные модели от 250 мл –10 л, пилотные 10–200 л. Крышка оснащена горловинами для подключения мешалки, термодатчика, вакуума, подачи реагентов. В донной части может устанавливаться клапан для выгрузки продукта.

Подробнее о металлических реакторах →

Мешалка и привод

Верхнеприводная мешалка Primelab— основной интелектуальный узел перемешивания для лабораторных реакторов Primelab. Обеспечивает стабильные обороты, высокий крутящий момент, простое управление, и управление через ПК.

Тип насадки выбирается под вязкость среды: лопастная, пропеллерная, турбинная, якорная. Подробнее — в разделе «Типы мешалок» ниже.

Система подогрева и рубашка

Тепловая рубашка — полость между стенками сосуда, куда подаётся теплоноситель. Через неё осуществляется нагрев или охлаждение реакционной массы.

Виды рубашек:

• Гладкая — стандарт для лабораторных моделей
• Змеевиковая — увеличенная площадь теплообмена
• С вмятинами (димпльная) — для пилотных установок

Источники тепла: внешний жидкостный термостат (точность ±0,1 °С), пар, встроенный ТЭН. Теплоноситель — вода (до 100 °С), масло (до 200+ °С), специальные жидкости для криогеники.

Подключение: пар подаётся сверху, жидкий теплоноситель — снизу (противоток для максимальной эффективности).

Реакторы с тепловой рубашкой: подробный разбор →

Вакуумная система и конденсация

Для работы при пониженном давлении к реактору подключается вакуумный насос. Это необходимо для дистилляции, сушки и проведения реакций при сниженных температурах кипения.

Конденсатор (холодильник) с приёмной колбой используется для сбора конденсата — он может возвращаться в реактор (флегма) или удаляться в приёмник.

Типы лабораторных вакуумных насосов →

Датчики и управление

Современная реакторная система оснащается:

• Термодатчиками (PT1000) — в рубашке и в реакционной массе
• Манометрами — для работы под давлением
• Электронным блоком управления — температура, скорость перемешивания, время, журналирование процесса

Как выбрать реактор с мешалкой и подогревом

Выбор реакторной системы определяется параметрами процесса. Используйте таблицу ниже как чек-лист:

Типы мешалок: какая подойдёт

Правильный выбор насадки определяет качество перемешивания и скорость процесса:

Подогрев и термостатирование

Виды подогрева в лабораторных реакторах:

• Рубашка подогрева — основной способ. Теплоноситель циркулирует между стенками.
• ТЭН — встроенный нагревательный элемент, для реакторов высокого давления.
• Внешний термостат — жидкостный, подключается к рубашке. Контролирует температуру с точностью ±0,1 °С.

Типы теплоносителей: вода (до 100 °С), масло (до 200+ °С), специальные жидкости (для крио до −60 °С). Двойная вакуумная рубашка применяется для теплоизоляции.

Применение реакторов с мешалкой и подогревом

Реакторные системы Primelab используются в следующих процессах и отраслях:

• Органический синтез — проведение реакций при контролируемой температуре
• Экстракция — извлечение целевого компонента
• Дистилляция / перегонка — разделение смесей по температурам кипения
• Полимеризация / поликонденсация — синтез полимеров
• Гидрирование — реакции с водородом (под давлением)
• Приготовление растворов, эмульсий, суспензий, мазей, кремов
• Кристаллизация — контролируемое охлаждение
• Фармацевтика — синтез активных веществ, пилотные партии
• Химическая промышленность — НИОКР, разработка технологий
• Пищевая промышленность — разработка рецептур

Чек-лист: данные для подбора реактора

Чтобы инженер Primelab подготовил для вас коммерческое предложение, соберите следующие данные:

1. Назначение и тип процесса (синтез, экстракция, дистилляция и т.д.)
2. Рабочий объём и производительность
3. Рабочие и предельные температура и давление
4. Состав среды: растворители, кислоты, щёлочи, концентрации
5. Вязкость среды, наличие осадка, полимеризации, кристаллизации
6. Материал реактора и уплотнений (требования к химостойкости)
7. Рубашка: тип, теплоноситель, температурный диапазон
8. Мешалка: тип привода, насадка, обороты, крутящий момент
9. Вакуум / давление: нужен ли, до какого уровня
10. Конденсация: нужен ли холодильник и приёмная колба
11. Датчики: температура, давление, пробоотбор
12. Автоматика: блок управления, журналирование, GMP/GLP
13. Габариты, электропитание, требования к безопасности
14. Документация: паспорт, РЭ, сертификаты, IQ/OQ/PQ
15. 44-ФЗ: формулировки для закупки (нейтральные, без указания бренда)

Решения Primelab

Primelab — российский производитель лабораторных реакторных систем с собственным стеклодувным цехом. Мы предлагаем:

• Стеклянные лабораторные реакторы с рубашкой — объёмы 250 мл, 500 мл, 1, 2, 3, 5, 10, 20, 50, 100, 200 л
• Взрывозащищённые стеклянные реакторы — 5, 100, 200 л (опциия)
• Металлические реакторы — нержавеющая сталь AISI 316L
• Реакторы высокого давления (автоклавные) — до 200 бар, до +250 °С

Комплектация: мешалка, термостат, вакуумный насос, конденсатор, датчики. Кастомизация: изготовление под задачу, нестандартные объёмы, специальные материалы. Сервис: гарантия, пусконаладка, обучение.

Часто задаваемые вопросы (FAQ)

Чем отличается реактор с мешалкой и подогревом от обычной колбы на плитке?

Реактор с мешалкой и подогревом обеспечивает герметичность, контролируемый нагрев через рубашку, равномерное перемешивание по всему объёму и возможность работы под вакуумом или давлением. Колба на плитке не даёт ни терморегуляции с точностью ±0,1 °С, ни герметичности.

Какой объём реактора выбрать для лаборатории?

Для рутинных синтезов достаточно 1–5 л. Для пилотных партий и отработки технологий — 10–50 л. Для полупромышленных нужд — 50–200 л. Объём выбирается исходя из загрузки сырья и необходимости переноса результатов в производство.

Можно ли использовать стеклянный реактор с агрессивными средами?

Да, боросиликатное стекло 3.3 химически стойко к большинству кислот, щелочей и органических растворителей. Для особо агрессивных сред (фтористоводородная кислота, концентрированные щёлочи) следует рассмотреть металлический реактор из AISI 316L или титана.

Какой мешалкой оснащать реактор для вязкой среды?

Для вязких сред (кремы, пасты, полимеры) применяется якорная или рамная мешалка с низкими оборотами и большим крутящим моментом например верхнеприводная мешалка Primelab  модель TM 180. Для низковязких — пропеллерная или турбинная с высокими оборотами.

Нужен ли внешний термостат для реактора с рубашкой?

Да, рубашка подогрева требует внешнего источника теплоносителя — жидкостного термостата или циркуляционного насоса с нагревателем. Термостат обеспечивает точность поддержания температуры и может работать как на нагрев, так и на охлаждение.

Можно ли работать под вакуумом в реакторе с мешалкой и подогревом?

Да, при подключении вакуумного насоса реактор может работать при пониженном давлении. Это необходимо для дистилляции, сушки и проведения реакций при пониженных температурах кипения. Для конденсации паров подключается холодильник с приёмной колбой.

Что такое химический реактор с мешалкой и рубашкой?

Это синоним реактора с мешалкой и подогревом: «рубашка» — это полость между стенками сосуда, куда подаётся теплоноситель для нагрева или охлаждения рабочей среды. Термин «химический реактор с мешалкой и рубашкой» часто используется в технической документации и закупочных спецификациях.

Подходит ли реактор Primelab для работы по 44-ФЗ?

Primelab изготавливает лабораторные реакторы в России, предоставляет паспорта и руководство по эксплуатации. Для закупки по 44-ФЗ формулировки ТЗ составляются нейтрально — по техническим параметрам, без указания бренда. Свяжитесь с нами для подготовки спецификации.
