Установка для определения плотности нефтепродуктов ареометром: комплексный анализ для специалистов нефтегазовой отрасли

Содержание

1. Введение: актуальность точных измерений плотности
2. Нормативная база: ГОСТ 3900-2022 vs ASTM D1298
3. Методология ареометрического определения плотности
4. Конструктивные особенности современных установок
5. Преимущества тефлоновых кранов в нефтегазовой аналитике
6. Система термостатирования: критический фактор точности
7. Сравнительный анализ: ареометр vs цифровой денсиметр
8. Практические кейсы применения
9. Техническое обслуживание и калибровка
10. Критерии выбора оборудования для лаборатории
11. Заключение и рекомендации

1. Введение: актуальность точных измерений плотности

Определение плотности нефти и нефтепродуктов является одним из фундаментальных анализов в нефтегазовой отрасли. Этот параметр критически важен для:

• Коммерческих расчетов: пересчет объема в массу при приемке-сдаче продукции
• Технологического контроля: мониторинг процессов перегонки и смешения
• Классификации продукции: определение товарных сортов топлива
• Экологического контроля: идентификация разливов нефтепродуктов
• Логистики: расчет загрузки транспортных емкостей

По данным отраслевых исследований, погрешность в определении плотности всего на 0,1 кг/м³ при обороте в 100 000 тонн нефти в месяц может привести к финансовым потерям до 500 000 рублей. Именно поэтому выбор надежного и точного оборудования для измерения плотности становится стратегической задачей для любой лаборатории.

2. Нормативная база: ГОСТ 3900-2022 vs ASTM D1298

2.1. Переход на новый ГОСТ 3900-2022

С 1 января 2023 года в действие введен межгосударственный стандарт ГОСТ 3900-2022 "Нефть и нефтепродукты. Методы определения плотности", заменивший устаревший ГОСТ 3900-85. Ключевые изменения:

2.2. Международная гармонизация с ASTM D1298

Для экспортно-ориентированных предприятий критически важно соответствие международному стандарту ASTM D1298 "Standard Test Method for Density, Relative Density, or API Gravity of Crude Petroleum and Liquid Petroleum Products by Hydrometer Method".

Современные установки PrimeLab обеспечивают одновременное соответствие обоим стандартам, что позволяет:

• Проводить измерения по единой методике для внутренних и внешних рынков
• Избежать дублирования оборудования
• Сократить время обучения персонала
• Гарантировать признание результатов международными партнерами

3. Методология ареометрического определения плотности

3.1. Физические основы метода

Ареометрический метод основан на законе Архимеда: на тело, погруженное в жидкость, действует выталкивающая сила, равная весу вытесненной жидкости. Ареометр (денсиметр) — это поплавок с постоянной массой, глубина погружения которого зависит от плотности жидкости.

Формула расчета:

где:

• ρ — плотность при стандартной температуре (кг/м³)
• m — масса ареометра (г)
• V — объем вытесненной жидкости (см³)
• K_t — поправка на температуру
• K_p — поправка на давление (для новых требований ГОСТ 3900-2022)

3.2. Пошаговый алгоритм измерения по ГОСТ 3900-2022

1. Подготовка пробы: гомогенизация, удаление пузырьков воздуха, доведение до температуры измерения
2. Термостатирование: выдержка пробы в цилиндре при заданной температуре (обычно 15°C или 20°C) не менее 15 минут
3. Погружение ареометра: аккуратное введение ареометра в пробу, избегание смачивания стержня выше уровня погружения
4. Стабилизация: ожидание прекращения колебаний ареометра (2-3 минуты)
5. Считывание показаний: отсчет по нижнему мениску (для прозрачных жидкостей) или верхнему мениску (для темных нефтепродуктов)
6. Измерение температуры: фиксация фактической температуры пробы с точностью до 0,1°C
7. Расчет: приведение плотности к стандартной температуре с использованием таблиц или программного обеспечения

4. Конструктивные особенности современных установок

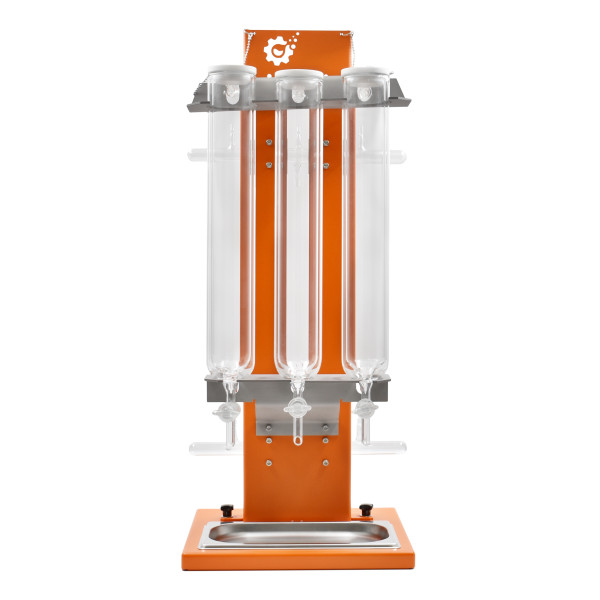

4.1. Архитектура установки PrimeLab

Современная установка для определения плотности представляет собой комплексное решение, включающее:

4.1.1. Измерительные цилиндры с двойными стенками

• Объем: 750 мл (оптимальный баланс между расходом пробы и точностью)
• Материал: боросиликатное стекло 3.3 (низкий коэффициент теплового расширения)
• Конструкция: двойные стенки для циркуляции термостатирующей жидкости
• Высота: 350 мм (достаточна для ареометров стандартной длины)

4.1.2. Система выпуска пробы

Ключевое отличие профессиональных установок — наличие сливных кранов в нижней части цилиндров. Это решает несколько задач:

• Безопасный слив тяжелых фракций без подъема цилиндров
• Минимизация контакта персонала с агрессивными средами
• Ускорение процесса смены проб (с 10-15 минут до 2-3 минут)
• Возможность последовательного анализа без полной разборки системы

4.1.3. Штативная система

Стабильность измерений напрямую зависит от жесткости конструкции:

• Основание: 300×300 мм (устойчивость к вибрациям)
• Высота: 700 мм (эргономичная рабочая зона)
• Фиксаторы: регулируемые зажимы для точной вертикализации цилиндров
• Материал: нержавеющая сталь AISI 304 (коррозионная стойкость)

5. Преимущества тефлоновых кранов в нефтегазовой аналитике

5.1. Химическая инертность PTFE

Тефлон (политетрафторэтилен, PTFE) обладает уникальными свойствами, критически важными для работы с нефтепродуктами:

5.2. Сравнение с альтернативными материалами

5.3. Влияние на точность измерений

Качество кранов напрямую влияет на воспроизводимость результатов:

• Герметичность: исключение утечек при термостатировании
• Плавность регулировки: точный контроль скорости слива
• Отсутствие металлических частиц: исключение загрязнения проб

6. Система термостатирования: критический фактор точности

6.1. Физика влияния температуры

Температурный коэффициент расширения нефтепродуктов составляет:

• Бензины: 0,0012 °C⁻¹ (изменение плотности на 1,2 кг/м³ при изменении температуры на 1°C)
• Дизельное топливо: 0,0008 °C⁻¹
• Мазут: 0,0006 °C⁻¹

Пример: При приемке 10 000 тонн дизельного топлива погрешность термостатирования ±0,5°C вместо требуемых ±0,1°C приведет к коммерческой погрешности:

При стоимости ДТ 60 000 руб/тонна финансовые потери составят 192 000 рублей на одну партию.

6.2. Требования ГОСТ 3900-2022 к термостатированию

6.3. Циркуляционные термостаты: выбор оптимальной модели

Для установки с 3 цилиндрами рекомендуется термостат со следующими характеристиками:

• Мощность нагрева: не менее 1,5 кВт (для быстрого выхода на режим)
• Производительность насоса: 10-15 л/мин (достаточный поток для 3 цилиндров)
• Объем ванны: 4-6 литров (компактность + стабильность)
• Точность PID-регулятора: ±0,01 °С

Рекомендация: Термостат TL-4 PrimeLab оптимизирован для работы с данной установкой, обеспечивая автоматическое поддержание температуры с минимальным энергопотреблением.

7. Сравнительный анализ: ареометр vs цифровой денсиметр

7.1. Технические характеристики

7.2. Когда выбирать ареометрический метод

Ареометрическая установка оптимальна для:

1. Тяжелых нефтей и мазутов: высокая вязкость не препятствует измерениям
2. Грязных проб: наличие воды, механических примесей
3. Больших объемов анализов: параллельная работа с 3-6 пробами
4. Ограниченного бюджета: низкая стоимость входа и владения
5. Полевых условий: простота конструкции, отсутствие электроники
6. Арбитражных измерений: метод является первичным (референтным)

7.3. Когда предпочесть цифровой денсиметр

Цифровой метод целесообразен при:

• Высокой производительности (более 50 проб в день)
• Работе только со светлыми нефтепродуктами
• Необходимости интеграции с LIMS
• Ограниченном объеме пробы (например, при анализе дорогостоящих присадок)

7.4. Гибридная стратегия

Опытные лаборатории применяют двухуровневую систему:

• Ареометр: для входного контроля сырья, тяжелых фракций, арбитражных измерений
• Цифровой денсиметр: для оперативного контроля готовой продукции, светлых нефтепродуктов

Это обеспечивает оптимальное соотношение точности, скорости и стоимости.

Кейс : Научно-исследовательский институт

Проблема: Необходимость работы с экспериментальными образцами (высокотемпературные смолы, агрессивные растворители), выход из строя стандартных кранов за 2-3 месяца.

Решение: Специализированная модификация с усиленными тефлоновыми кранами и цилиндрами из специального стекла.

Результат:

• Срок службы кранов: более 3 лет
• Возможность работы с температурами до 95°C
• Успешное выполнение 15 НИОКР для нефтяных компаний

8. Техническое обслуживание и калибровка

8.1. Регламент технического обслуживания

8.2. Калибровка ареометров

Методика проверки:

1. Подготовка эталонных жидкостей (дистиллированная вода, сертифицированные смеси)
2. Термостатирование при 20,0 ±0,1°C
3. Погружение ареометра, считывание показаний
4. Сравнение с паспортными значениями эталона
5. Расчет поправки: Δρ = ρ_эталон - ρ_{ареометр}

Допустимые отклонения по ГОСТ 3900-2022:

• Для ареометров класса I: ±0,2 кг/м³
• Для ареометров класса II: ±0,5 кг/м³

9. Резюме для принятия решения

Установка для определения плотности нефтепродуктов ареометром с тефлоновыми кранами PrimeLab представляет собой оптимальное решение для большинства лабораторий нефтегазовой отрасли благодаря:

1. Соответствию актуальным стандартам: ГОСТ 3900-2022 и ASTM D1298
2. Надежности конструкции: тефлоновые краны, двойные стенки, устойчивый штатив
3. Экономической эффективности: окупаемость 2-4 месяца, низкая стоимость владения
4. Универсальности: работа со всеми типами нефтепродуктов, включая тяжелые фракции
5. Поддержке производителя: российское производство, доступный сервис, запчасти

9.1. Стратегические рекомендации

Для малых лабораторий (до 10 проб/день):

• Достаточно одной установки с 2 цилиндрами
• Базовый термостат (TL-2 или аналог)
• Минимальный набор ареометров (под основной диапазон)

Для средних лабораторий (10-50 проб/день):

• Оптимальна установка с 3 цилиндрами (как PrimeLab)
• Производительный термостат (TL-4)
• Расширенный набор ареометров + эталонные жидкости
• Запасной комплект кранов и трубок

Для крупных лабораторий (более 50 проб/день):

• 2-3 установки для параллельной работы
• Автоматизированные термостаты с программированием
• Интеграция с LIMS для автоматического сбора данных
• Резервный комплект оборудования на случай ремонта

9.2. Перспективы развития

В ближайшие 3-5 лет ожидаются следующие тренды:

1. Цифровизация: появление ареометров с автоматическим считыванием показаний (камера + обработка изображения)
2. Интеграция: подключение установок к единой системе управления лабораторией
3. Экологичность: замкнутые системы циркуляции для минимизации испарений
4. Мобильность: компактные решения для полевого анализа

Однако классический ареометрический метод останется актуальным как референтный (первичный) метод определения плотности, не требующий сложной электроники и обеспечивающий наивысшую достоверность результатов.

9.3. Призыв к действию

Если ваша лаборатория:

• Работает по устаревшему ГОСТ 3900-85
• Использует оборудование без термостатирования
• Сталкивается с частыми поломками кранов
• Терпит финансовые потери из-за неточных измерений

Рекомендуем:

1. Провести аудит текущего оборудования и методик
2. Рассчитать реальные потери от погрешностей измерений
3. Запросить коммерческое предложение на установку PrimeLab с актуализацией под ГОСТ 3900-2022
4. Запланировать демонстрацию оборудования на вашей площадке
5. Разработать план перехода на новые стандарты с минимальным простоем

Инвестиции в точное измерительное оборудование окупаются быстрее, чем любые другие модернизации лаборатории, поскольку напрямую влияют на финансовый результат предприятия.
