Вакуумная станция для лаборатории: состав, принцип работы и подбор оборудования

Из чего состоит лабораторная вакуумная система

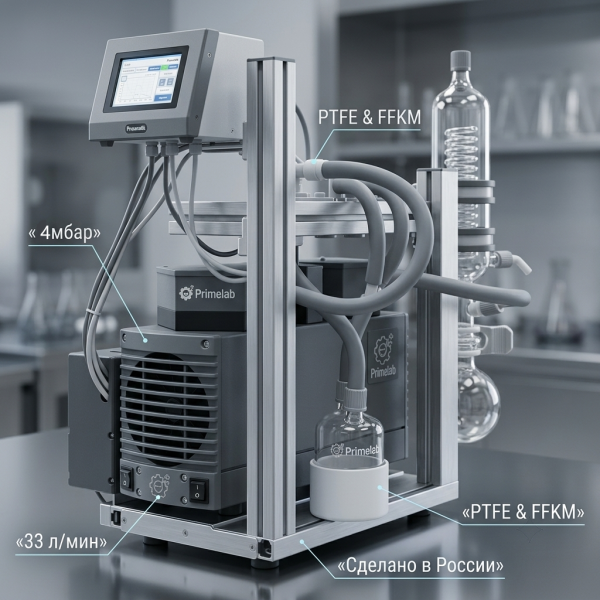

Полноценная вакуумная система для лаборатории включает четыре ключевых компонента, работающих как единый организм:

1. Химически стойкий мембранный насос (например, Primelab PL.HM02). Создает разрежение без использования масла, исключая контаминацию системы.
2. Вакуумный контроллер для лаборатории (например, VC Pro). «Мозг» системы. Измеряет давление высокоразрешающим керамическим датчиком (Al₂O₃) и автоматически управляет насосом и клапанами, поддерживая заданные параметры с точностью до 1 мбар.
3. Разделительная ловушка (сепаратор). Защищает насос от попадания паров растворителей и конденсата, многократно увеличивая срок службы мембран и клапанов.
4. Соединительные элементы. Вакуумные шланги, хомуты и переходные фитинги, обеспечивающие герметичность контура.

Как подобрать вакуумную систему: таблица задач

Чтобы понять, как собрать вакуумную систему под ваши нужды, используйте эту таблицу соответствия:

Ключевые параметры: предельный вакуум и производительность

Что такое предельный вакуум?

Предельный вакуум — это минимальное давление, которое насос способен создать в абсолютно герметичной системе. Измеряется в миллибарах (мбар). Важно: чем ниже цифра, тем «глубже» вакуум. Насос с предельным вакуумом 2 мбар мощнее, чем насос с 60 мбар. Для работы с водой или ДМСО необходим вакуум 1–6 мбар, тогда как для гексана достаточно 60–100 мбар.

Производительность (скорость откачки)

Измеряется в литрах в минуту (л/мин). Определяет, как быстро система достигнет рабочего давления. Для колб до 2 л достаточно 15–28 л/мин. Для пилотных реакторов и испарителей на 5–10 л требуется производительность от 30 до 60 л/мин.

Химическая стойкость и защита от паров

При работе с агрессивными средами материалы, соприкасающиеся с рабочей средой, играют решающую роль. В насосах Primelab используются:

• PTFE (фторопласт): для рабочих камер и мембран. Устойчив к большинству органических растворителей.
• FFKM (перфторкаучук): для уплотнительных клапанов (в моделях с индексом .02.6). Обеспечивает максимальную защиту от концентрированных кислот и хлорированных растворителей.
• Керамика (Al₂O₃) и PP: в датчиках давления контроллеров для коррозионной стойкости.

Совместимость с лабораторным оборудованием

Вакуумная система для роторного испарителя

Главная задача здесь — предотвратить «бампинг» (резкое вскипание и выброс пробы). Вакуумный контроллер (например, VC Pro) решает эту проблему: он плавно регулирует давление, автоматически открывая и закрывая клапаны, поддерживая вакуум на 20-30% ниже точки кипения растворителя при заданной температуре бани.

Вакуумная станция для фильтрации

Для фильтрации через мембранные фильтры или SPE-картриджи не требуется глубокий вакуум. Достаточно 100–300 мбар. Здесь важнее надежность и защита от брызг. Оптимальный выбор — компактные станции на базе насосов серии PL.HM03 или PL.HM01 с простой ловушкой.

Вакуумная система для реактора

Стеклянные реакторы большого объема требуют высокой производительности откачки и абсолютной химической стойкости из-за длительных процессов синтеза. Рекомендуется использовать двухступенчатые насосы (PL.HM02) в связке с контроллером для автоматизации многостадийных процессов.

Типовые неисправности и способы их устранения

Часто задаваемые вопросы (FAQ)

Каталог вакуумных систем Primelab

Все лабораторные вакуумные станции Primelab производятся в России (г. Мытищи), имеют сертификат «Сделано в России» и полностью готовы к замене импортных аналогов (Vacuubrand, KNF, IKA).
