Что такое низкотемпературный термостат (жидкостный криостат) и зачем он лаборатории

Низкотемпературный термостат — это циркуляционный термостат с охлаждением, предназначенный для поддержания стабильной температуры в рабочей ванне и внешних контурах (реакторы, бани, теплообменники, аналитические ячейки). В профессиональной среде такие устройства часто называют жидкостными криостатами.

В фармацевтике и химии низкотемпературные термостаты используются для термостатирования реакций, кристаллизации, низкотемпературных измерений, калибровки датчиков и обеспечения стабильных условий в аналитических приборах.

Линейка жидкостных криостатов PrimeLab: CL‑30/10C, CL‑30/20C, CL‑30/30C

Все три модели имеют объём рабочей ванны 30 л и предназначены для лабораторных и пилотных задач, где важны точность, стабильность и возможность работы при отрицательных температурах. Различия — в диапазоне температур, мощности охлаждения и, как следствие, в оптимальных сценариях применения.

Сводная таблица моделей

Кому и для чего нужна каждая модель

CL‑30/10C (−10…+100 °C, 30 л)

Для кого:

• Фармацевтические лаборатории (GMP/GLP): контроль качества, R&D, валидация методов.
• Химические лаборатории: синтез, очистка, кристаллизация, аналитика.
• Учебные и научно‑исследовательские лаборатории вузов и НИИ.

Типовые задачи:

• Термостатирование реакторов и сосудов при синтезе и очистке активных фармацевтических субстанций (АФИ).
• Поддержание температуры в кристаллизаторах для контроля размера и формы кристаллов.
• Низкотемпературные бани для пробоподготовки и хранения образцов в диапазоне до −10 °C.
• Калибровка и верификация температурных датчиков, термометров и термопар.
• Обеспечение стабильных условий для аналитических методов (вязкость, плотность, реология) при низких температурах.

Почему эта модель:

• Диапазон −10…+100 °C покрывает большинство лабораторных задач.
• Объём 30 л позволяет подключать внешние контуры (реакторы, бани, теплообменники).
• Оптимальное соотношение цены, точности и надёжности для рутинной и регламентированной работы.

CL‑30/20C (30 л)

Для кого:

• Лаборатории, где требуются более низкие температуры, чем −10 °C.
• Химические и технологические R&D‑центры с интенсивными процессами.
• Пилотные установки и опытные производства.

Типовые задачи:

• Низкотемпературные реакции, требующие стабильного охлаждения ниже −10 °C.
• Термостатирование внешних контуров с большей тепловой нагрузкой.
• Испытания материалов и полимеров при пониженных температурах.

Почему эта модель:

• Более широкий/низкий температурный диапазон по сравнению с CL‑30/10C.
• Большая мощность охлаждения, что важно при работе с теплонагруженными процессами.
• Сохраняется универсальность объёма 30 л для подключения внешних потребителей.

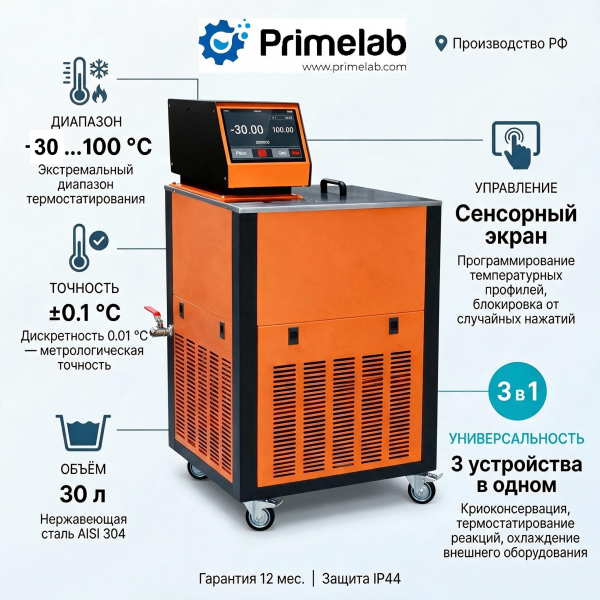

CL‑30/30C (30 л)

Для кого:

• Крупные R&D‑центры и пилотные лаборатории.
• Производственные лаборатории с высокими требованиями к стабильности и производительности.
• Задачи, где критичны минимальная температура и максимальная мощность охлаждения в линейке 30 л.

Типовые задачи:

• Интенсивные низкотемпературные процессы с высокой тепловой нагрузкой.
• Пилотные реакторы и установки, требующие стабильного охлаждения.
• Сложные многоконтурные системы термостатирования.

Почему эта модель:

• Наиболее мощный вариант в линейке 30 л.
• Максимальная производительность охлаждения и стабильность при высоких нагрузках.
• Подходит для самых требовательных задач в рамках формата 30 л.

Сценарии применения в фармацевтической и химической лаборатории

Фармацевтическая лаборатория (GMP/GLP)

• Термостатирование реакторов и сосудов при синтезе и очистке АФИ.
• Поддержание температуры в кристаллизаторах и системах охлаждения для контроля размера и формы кристаллов.
• Низкотемпературные бани для пробоподготовки и хранения образцов.
• Калибровка и верификация температурных датчиков, термометров и термопар с прослеживаемостью к эталонам.
• Обеспечение стабильных условий для аналитических методов при низких температурах.

Химическая лаборатория (R&D, контроль качества)

• Термостатирование проточных систем и теплообменников в исследовательских установках.
• Поддержка низкотемпературных режимов для кинетических исследований и стабильности реактивов.
• Охлаждение конденсаторов и ловушек в вакуумных и дистилляционных системах.
• Создание температурных полей для тестирования материалов и полимеров.

Требования к валидации и квалификации оборудования (GMP/GLP)

Для ввода криостата в эксплуатацию в регулируемой среде рекомендуется провести квалификацию по схеме IQ/OQ/PQ и далее — периодическую ревалидацию.

IQ (Installation Qualification)

• Проверка комплектности, соответствия поставки спецификации и условиям размещения (вентиляция, электроснабжение, заземление).
• Фиксация серийных номеров, версий ПО (если есть), дат и подписей ответственных лиц.

OQ (Operational Qualification)

• Проверка диапазонов уставок, точности отображения температуры, работы циркуляционного насоса и защит (перегрев, низкий уровень, аварийная сигнализация).
• Тесты стабильности температуры в ванне в течение заданного времени.

PQ (Performance Qualification)

• Подтверждение, что криостат обеспечивает требуемые параметры в реальных процессах (реактор, баня, аналитическая ячейка).
• Картирование температурного поля в ванне (при необходимости) и оценка равномерности.

Безопасность и эксплуатация

• Используйте только рекомендованные теплоносители, совместимые с диапазоном температур и материалами системы.
• Контролируйте уровень жидкости, состояние шлангов и соединений, отсутствие утечек.
• Обеспечьте вентиляцию помещения и защиту от попадания влаги на электрические части.
• Регулярно проводите профилактику: очистку, проверку насоса, калибровку датчиков, замену теплоносителя по регламенту.
• Обучайте персонал: работа с низкими температурами, риски ожогов, действия при аварийных сигналах.

Закупки по 44‑ФЗ: как описать криостаты PrimeLab в документации

Криостаты относятся к лабораторному оборудованию и могут быть закуплены по Федеральному закону № 44‑ФЗ «О контрактной системе в сфере закупок товаров, работ, услуг для обеспечения государственных и муниципальных нужд». В технической части важно указать однозначные характеристики, чтобы избежать неоднозначных трактовок и обеспечить сопоставимость предложений.

Рекомендуемая структура описания объекта закупки

1. Наименование: «Криостат жидкостный низкотемпературный».
2. Назначение: термостатирование лабораторных установок, реакторов, бань и аналитических приборов.
3. Основные характеристики (пример формулировок):
   • Объём рабочей ванны: не менее 30 л.
   • Диапазон рабочих температур: не уже от −10 °C до +100 °C (для CL‑30/10C) или более низкий диапазон (для CL‑30/20C, CL‑30/30C).
   • Точность поддержания температуры: не хуже ±0,1 °C (или иное значение по спецификации).
   • Наличие циркуляционного насоса с возможностью подключения внешних контуров.
   • Тип управления: цифровой контроллер с дисплеем, возможность задания уставки и мониторинга параметров.
   • Защиты: от перегрева, низкого уровня жидкости, аварийная сигнализация.
   • Материал ванны: коррозионностойкий (например, нержавеющая сталь).
   • Питание: 220–230 В, 50 Гц (или согласно спецификации).
4. Требования к документации: паспорт, руководство по эксплуатации, сертификат соответствия (при наличии), методика калибровки/поверки (при наличии).
5. Гарантийный срок: не менее 12 месяцев (или по требованиям заказчика).
6. Условия поставки: монтаж, пусконаладка, обучение персонала (опционально).

Пример краткого описания для извещения

«Криостат жидкостный низкотемпературный, объём рабочей ванны не менее 30 л, диапазон рабочих температур не уже от −10 °C до +100 °C, точность поддержания температуры не хуже ±0,1 °C, с циркуляционным насосом для подключения внешних контуров, цифровым контроллером и системой защит (перегрев, низкий уровень). Поставка с паспортом и руководством по эксплуатации. Гарантийный срок не менее 12 месяцев.»

Риски серого импорта и как их минимизировать в закупке по 44‑ФЗ

При закупке криостатов и криотермостатов для государственных и муниципальных лабораторий важно учитывать, что ряд европейских моделей поставляется в РФ преимущественно через параллельный/«серый» импорт. Это создаёт специфические риски.

Основные риски

• Отсутствие официальной гарантии и сервисной поддержки. Отсуствие професионального ремонта, калибровки и поставки запчастей.
• Завышенная стоимость владения. Высокая начальная цена усугубляется дорогим сервисом, длительными простоями и сложностями с метрологическим обеспечением.
• Метрологические и регуляторные риски. Для GMP/GLP лабораторий критичны прослеживаемость измерений, наличие методик калибровки и своевременная ревалидация; при отсутствии официальной поддержки это сложнее обеспечить.
• Риски для процедуры 44‑ФЗ. Если в ТЗ де‑факто заложена единственная модель, доступная только через серого импорта, возможны жалобы участников закупки, сложности с обоснованием НМЦК и признанием закупки несостоявшейся.

Что такое низкотемпературный термостат (жидкостный криостат) и зачем он лаборатории?

Это оборудование для точного термостатирования реакторов, бань, циркуляционных контуров и аналитических приборов при отрицательных и околонулевых температурах. В фармацевтике и химии используется для синтеза, кристаллизации, низкотемпературных измерений и калибровки датчиков.

Какая модель PrimeLab подойдёт для фармацевтической лаборатории?

Для большинства задач фармлабораторий (GMP/GLP) оптимальна модель CL‑30/10C (−10…+100 °C, 30 л). Для более низких температур или более интенсивных процессов рассматривают CL‑30/20C и CL‑30/30C.

Можно ли закупать криостаты PrimeLab по 44‑ФЗ?

Да. Криостаты относятся к лабораторному оборудованию и могут быть закуплены по 44‑ФЗ через аукцион, конкурс или запрос котировок с чётко прописанными техническими характеристиками.

Нужна ли валидация криостата перед вводом в эксплуатацию?

Да. Для GMP/GLP лабораторий требуется квалификация (IQ/OQ/PQ) и периодическая ревалидация с документированием температурной стабильности, равномерности и прослеживаемости измерений.

Какие теплоносители можно использовать?

В зависимости от диапазона температур и рекомендаций производителя: водно‑гликолевые смеси, спиртовые растворы, специализированные низкотемпературные жидкости. Важно учитывать вязкость, температуру застывания и совместимость с материалами системы.

Как часто проводить повторную квалификацию?

Периодичность определяется внутренними процедурами качества и рисками процесса. На практике — ежегодно или после значимых изменений (ремонт, перемещение, замена ключевых узлов).
