Что такое жидкостный криостат и зачем он лаборатории

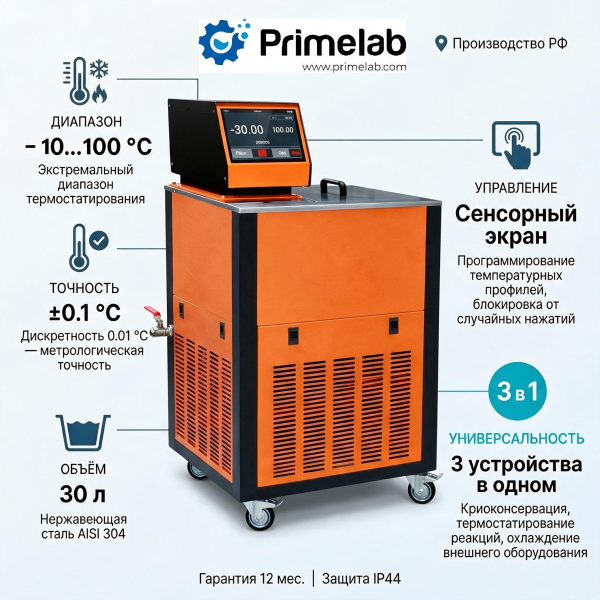

Жидкостный криостат — это низкотемпературный термостат с циркуляцией теплоносителя, предназначенный для поддержания стабильной температуры в рабочей ванне и внешних контурах (реакторы, бани, теплообменники, аналитические ячейки). Модель CL‑30/10C с объёмом 30 л подходит для лабораторных и пилотных задач, где важны точность, стабильность и возможность работы при отрицательных температурах.

В фармацевтике и химии криостаты используются для термостатирования реакций, кристаллизации, низкотемпературных измерений, калибровки датчиков и обеспечения стабильных условий в аналитических приборах.

Сценарии применения в фармацевтической и химической лаборатории

Фармацевтическая лаборатория (GMP/GLP)

• Термостатирование реакторов и сосудов при синтезе и очистке активных фармацевтических субстанций (АФИ).
• Поддержание температуры в кристаллизаторах и системах охлаждения для контроля размера и формы кристаллов.
• Низкотемпературные бани для пробоподготовки и хранения образцов в заданном диапазоне.
• Калибровка и верификация температурных датчиков, термометров и термопар с прослеживаемостью к эталонам.
• Обеспечение стабильных условий для аналитических методов (например, вязкость, плотность, реология) при низких температурах.

Химическая лаборатория (R&D, контроль качества)

• Термостатирование проточных систем и теплообменников в исследовательских установках.
• Поддержка низкотемпературных режимов для кинетических исследований и стабильности реактивов.
• Охлаждение конденсаторов и ловушек в вакуумных и дистилляционных системах.
• Создание температурных полей для тестирования материалов и полимеров.

Ключевые преимущества CL‑30/10C для лабораторий

• Объём рабочей ванны 30 л: баланс между компактностью и возможностью подключения внешних контуров.
• Низкотемпературный диапазон: работа с теплоносителем при отрицательных температурах (в зависимости от жидкости).
• Циркуляционная система: возможность подключения внешних потребителей (реакторы, бани, теплообменники).
• Точность и стабильность: поддержание заданной температуры с минимальными колебаниями, что важно для воспроизводимости методов.
• Универсальность теплоносителей: возможность использования этиленгликоля, спиртовых растворов и специализированных низкотемпературных жидкостей (в соответствии с рекомендациями производителя).

Требования к валидации и квалификации оборудования (GMP/GLP)

Для ввода криостата в эксплуатацию в регулируемой среде рекомендуется провести квалификацию по схеме IQ/OQ/PQ и далее — периодическую ревалидацию.

IQ (Installation Qualification)

• Проверка комплектности, соответствия поставки спецификации и условиям размещения (вентиляция, электроснабжение, заземление).
• Фиксация серийных номеров, версий ПО (если есть), дат и подписей ответственных лиц.

OQ (Operational Qualification)

• Проверка диапазонов уставок, точности отображения температуры, работы циркуляционного насоса и защит (перегрев, низкий уровень, аварийная сигнализация).
• Тесты стабильности температуры в ванне в течение заданного времени.

PQ (Performance Qualification)

• Подтверждение, что криостат обеспечивает требуемые параметры в реальных процессах (реактор, баня, аналитическая ячейка).
• Картирование температурного поля в ванне (при необходимости) и оценка равномерности.

Безопасность и эксплуатация

• Используйте только рекомендованные теплоносители, совместимые с диапазоном температур и материалами системы.
• Контролируйте уровень жидкости, состояние шлангов и соединений, отсутствие утечек.
• Обеспечьте вентиляцию помещения и защиту от попадания влаги на электрические части.
• Регулярно проводите профилактику: очистку, проверку насоса, калибровку датчиков, замену теплоносителя по регламенту.
• Обучайте персонал: работа с низкими температурами, риски ожогов, действия при аварийных сигналах.

Закупки по 44‑ФЗ: как описать криостат в документации

Криостат относится к лабораторному оборудованию и может быть закуплен по Федеральному закону № 44‑ФЗ «О контрактной системе в сфере закупок товаров, работ, услуг для обеспечения государственных и муниципальных нужд». В технической части важно указать однозначные характеристики, чтобы избежать неоднозначных трактовок и обеспечить сопоставимость предложений.

Рекомендуемая структура описания объекта закупки

1. Наименование: «Криостат жидкостный низкотемпературный».
2. Назначение: термостатирование лабораторных установок, реакторов, бань и аналитических приборов.
3. Основные характеристики (пример формулировок):
   • Объём рабочей ванны: не менее 30 л.
   • Диапазон рабочих температур: отрицательные и положительные значения (указать конкретный диапазон, например от −30 °C до +100 °C, если это соответствует модели и теплоносителю).
   • Точность поддержания температуры: не хуже ±0,1 °C (или иное значение по спецификации).
   • Наличие циркуляционного насоса с возможностью подключения внешних контуров.
   • Тип управления: цифровой контроллер с дисплеем, возможность задания уставки и мониторинга параметров.
   • Защиты: от перегрева, низкого уровня жидкости, аварийная сигнализация.
   • Материал ванны: коррозионностойкий (например, нержавеющая сталь).
   • Питание: 220–230 В, 50 Гц (или согласно спецификации).
4. Требования к документации: паспорт, руководство по эксплуатации, сертификат соответствия (при наличии), методика калибровки/поверки (при наличии).
5. Гарантийный срок: не менее 12 месяцев (или по требованиям заказчика).
6. Условия поставки: монтаж, пусконаладка, обучение персонала (опционально).

Пример краткого описания для извещения

«Криостат жидкостный низкотемпературный, объём рабочей ванны не менее 30 л, диапазон рабочих температур от −30 °C до +100 °C, точность поддержания температуры не хуже ±0,1 °C, с циркуляционным насосом для подключения внешних контуров, цифровым контроллером и системой защит (перегрев, низкий уровень). Поставка с паспортом и руководством по эксплуатации. Гарантийный срок не менее 12 месяцев.»

Контроль качества и метрологическое обеспечение

• Используйте поверенные/калиброванные эталонные термометры для верификации показаний криостата.
• Ведите журналы проверки температурной стабильности и равномерности (особенно для критических процессов).
• При необходимости привлекайте аккредитованные метрологические организации для калибровки и выдачи сертификатов.

Часто задаваемые вопросы (FAQ)

Для чего используется жидкостный криостат в фармацевтической лаборатории?

Для точного термостатирования реакторов, бань, циркуляционных контуров и аналитических приборов при низких и околонулевых температурах в рамках GMP/GLP процессов.

Можно ли закупать криостат по 44‑ФЗ?

Да. Криостат относится к лабораторному оборудованию и может быть закуплен по 44‑ФЗ через электронный аукцион, конкурс или запрос котировок с чётко прописанными техническими характеристиками.

Нужна ли валидация криостата перед вводом в эксплуатацию?

Да. Для GMP/GLP лабораторий требуется квалификация (IQ/OQ/PQ) и периодическая ревалидация с документированием температурной стабильности, равномерности и прослеживаемости измерений.

Какие теплоносители можно использовать?

В зависимости от диапазона температур и рекомендаций производителя: водно‑гликолевые смеси, спиртовые растворы, специализированные низкотемпературные жидкости. Важно учитывать вязкость, температуру застывания и совместимость с материалами системы.

Как часто проводить повторную квалификацию?

Периодичность определяется внутренними процедурами качества и рисками процесса. На практике — ежегодно или после значимых изменений (ремонт, перемещение, замена ключевых узлов).
