Почему вакуумное оборудование требует квалификации

Регуляторы FDA и EMA относят вспомогательное оборудование, обеспечивающее подачу воздуха, воды, пара и вакуума, к системам, требующим полного цикла квалификации — DQ/IQ/OQ/PQ. Это не формальность: предельный вакуум, герметичность контура и химическая стойкость материалов напрямую влияют на воспроизводимость результатов анализа и чистоту конечного продукта.

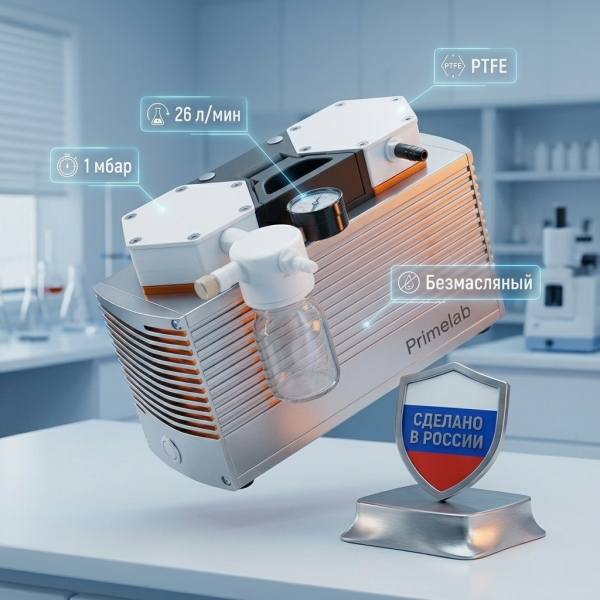

Лабораторные мембранные насосы с контуром из ПТФЭ, такие как Primelab PL.HM01.02.8 или PL.HM01.IVAC, работают в агрессивной среде органических растворителей. Конденсат ацетона или диэтилового эфира внутри камеры при отсутствии газового балласта разрушает мембрану за сотни часов вместо расчетных восьми тысяч. Квалификация позволяет выявить такие риски до начала серийной работы.

Валидация и квалификация: разница на практике

Валидация — это подтверждение того, что технологический процесс в целом дает результат соответствующего качества. Для вакуумной системы это означает: при заданных параметрах (давление 15 мбар, температура водяной бани 40°C) роторный испаритель удаляет растворитель за установленное время без термического разложения образца.

Квалификация — это документальное подтверждение того, что конкретное оборудование способно обеспечить заявленные параметры. Она проводится до валидации процесса и включает четыре этапа.

DQ — Квалификация проекта: как выбрать правильную вакуумную систему

На этапе DQ анализируется документация на соответствие техническому заданию и стандартам GMP. Для вакуумного оборудования это означает проверку не только паспортных характеристик, но и совместимости материалов с рабочей средой.

Чек-лист DQ для вакуумной системы

• Соответствие материалов растворителям. Контур из ПТФЭ и перфторкаучука (FFKM) обязателен при работе с ацетоном, хлороформом, диэтиловым эфиром. Металлические камеры или клапаны из обычного каучука не пройдут DQ для органического синтеза.
• Производительность vs задача. Для стандартных колб до 5 л достаточно 28 л/мин (VX8.28). Для непрерывной откачки паров из реакторов или работы с высококипящими растворителями — 33–38 л/мин (вакуммные станции: VX-Compact Pro, VXM-8.38).
• Предельный вакуум. 8 мбар покрывает 90% задач роторного испарения. 2 мбар (вакуумная станция VX-Compact Pro) нужен для работы с термолабильными соединениями или лиофильной сушки.
• Модульность конструкции. В DQ оценивается возможность замены отдельных узлов без демонтажа всей системы. Модульные вакуумные станции Primelab позволяют заменить насос, сепаратор или контроллер независимо — это снижает риск длительного простоя.
• Наличие системы защиты. Каплеотбойник на входе и обратный холодильник на выходе должны быть в комплекте поставки, а не заказываться отдельно.

Типичная ошибка на этапе DQ: выбор насоса только по производительности без учета химической стойкости. Насос с производительностью 60 л/мин и алюминиевой камерой не пройдет квалификацию для работы с HCl-парами, независимо от скорости откачки.

IQ — Квалификация монтажа: что проверять при установке

IQ подтверждает, что оборудование доставлено в полной комплектации, установлено корректно и готово к эксплуатации. Для вакуумных систем этот этап критичен: даже микроскопическая трещина в стеклянном сепараторе или перекрученный штуцер PTFE создаст неустранимую утечку.

Протокол IQ для модульной вакуумной станции

1. Проверка комплектности. Сверка с упаковочным листом: насосный модуль, контроллер вакуума, каплеотбойник с манометром, обратный холодильник с приемной колбой,  кабель питания, паспорт и руководство по эксплуатации.
2. Визуальный осмотр. Проверка стеклянных элементов (сепаратор, колбы) на отсутствие сколов и трещин. Контроль состояния PTFE кранов и манометра.
3. Условия эксплуатации. Температура окружающей среды 15–35°C, относительная влажность не выше 80%, наличие заземления. Для моделей с инверторным управлением (вакуумная станция VX-Compact Pro) — проверка стабильности питания 220 В ±10%.
4. Монтаж вакуумного контура. Правильная последовательность подключения: роторный испаритель → каплеотбойник → насос → обратный холодильник. Использование только химически стойких вакуумных шлангов (силикон не подходит для ацетона и эфиров).
5. Проверка коммуникаций. Для цифровых вакуумных контроллеров — корректность подключения датчиков давления и калибровка манометра по эталонному прибору.

Важно: для систем с сухим ледяным конденсатором (аналоги Vacuubrand PC 3001 VARIO select TE) на этапе IQ проверяется герметичность криостата и отсутствие конденсата в вакуумной линии после транспортировки. Для вакуумных станций Primelab с воздушным охлаждением этот пункт неактуален, но требуется проверка перфорации корпуса на предмет засорения.

OQ — Квалификация функционирования: проверка параметров в холостом режиме

OQ подтверждает, что оборудование работает в пределах заявленных спецификаций. Для вакуумных систем это означает измерение предельного вакуума, времени откачки, герметичности контура и стабильности поддержания давления.

Протокол OQ для вакуумных систем Primelab

Ключевой момент OQ: проверка работы с газовым балластом. Для систем с предельным вакуумом 2 мбар (вакуумная станция VX-Compact Pro) открытый балласт поднимает давление до 4 мбар — это физическая норма, а не дефект. Если в OQ зафиксировано 2 мбар с открытым балластом, это сигнал о неисправности клапана балласта или ошибке в методике.

PQ — Квалификация эксплуатации: работа в реальных условиях

PQ подтверждает, что оборудование обеспечивает требуемое качество в условиях реального производственного процесса. Для вакуумных систем это означает работу с конкретными растворителями, объемами и температурами.

Сценарий PQ для роторного испарения

Задача: концентрирование раствора метанола в роторном испарителе при 40°C водяной бани, целевой вакуум 150 мбар.

• Загрузка: колба 3 л, растворитель метанол (летучий).
• Контроль: время испарения 500 мл не должно превышать 25 минут.
• Контроль температуры образца: не выше 42°C (защита от «закипания» контроллером).
• Контроль конденсата: уровень в каплеотбойнике не превышает 50% объема за время цикла.
• Контроль выбросов: отсутствие запаха растворителя в рабочей зоне (герметичность обратного холодильника).

Сценарий PQ для вакуумной фильтрации

Задача: фильтрация суспензии через стеклянный фильтр Бюхнера при вакууме 100–200 мбар.

• Контроль скорости фильтрации: не менее 50 мл/мин для суспензии заданной концентрации.
• Контроль целостности мембраны: отсутствие частиц в фильтрате (проверка на прорыв через насос).
• Контроль стабильности вакуума: отклонение не более ±10 мбар при частичном засорении фильтра.

Ограничение: PQ проводится для конкретного процесса. Если лаборатория переключается с метанола на толуол или увеличивает объем колбы с 3 л до 10 л, требуется переоценка рисков и, возможно, повторный PQ для нового режима.

IQ/OQ vs полный цикл DQ/IQ/OQ/PQ: что выбрать для вакуумного оборудования

Не все вакуумные системы требуют полного цикла. Разделение основано на критичности процесса и классификации оборудования по GAMP 5.

Модульные вакуумные станции Primelab (VX8.28, VX-Compact Pro, VXM-8.38) относятся к критическому вспомогательному оборудованию при работе с органическими растворителями. Для учебных лабораторий, где насос используется для фильтрации водных буферов, достаточно IQ/OQ. Для фармацевтического производства — полный цикл с документированием каждого этапа.

Реквалификация: когда и зачем повторять

Мембранные насосы — оборудование с изнашиваемыми элементами. PTFE-мембрана и FFKM-клапаны деградируют под воздействием паров растворителей даже при корректной эксплуатации. Реквалификация проводится:

• После замены мембраны или клапанов — обязательный OQ с проверкой предельного вакуума.
• После перемещения станции на новое место — IQ/OQ с проверкой монтажа и герметичности.
• Планово — каждые 12 месяцев для критического оборудования, каждые 24 месяца для некритического.
• При изменении процесса — переход с этанола на хлороформ требует оценки совместимости материалов и, возможно, PQ.

Практический совет: ведите журнал эксплуатации с указанием типа растворителя, времени работы и давления. Это позволит спрогнозировать замену мембраны до выхода параметров за допустимые пределы и сократит незапланированные простои.

Чек-лист для аудита вакуумной системы

Перед инспекцией регулятора или внутренним аудитом проверьте наличие следующих документов:

1. Паспорт и руководство по эксплуатации производителя (Primelab).
2. Протокол DQ с обоснованием выбора модели (материалы, производительность, предельный вакуум).
3. Протокол IQ с актом установки и проверкой комплектности.
4. Протокол OQ с результатами измерений предельного вакуума, времени откачки, герметичности.
5. Протокол PQ с данными по реальным процессам (тип растворителя, объем, время, давление).
6. Журнал калибровки манометра и контроллера (ежегодно).
7. Журнал технического обслуживания и замены расходников.
8. СОП по эксплуатации и очистке вакуумной системы.

Заключение

Квалификация вакуумного оборудования — это не бюрократическая процедура, а инструмент управления рисками. Корректно проведенный OQ выявит утечку в PTFE соединении до того, как она испортит партию продукта. PQ подтвердит, что выбранный режим вакуума не вызывает «закипания» термолабильных образцов.

Модульные вакуумные станции Primelab изначально спроектированы с учетом требований GMP: полный контур из химически инертных материалов, встроенные системы защиты, возможность замены узлов без демонтажа всей системы. Это упрощает как первичную квалификацию, так и последующую реквалификацию — каждый модуль проходит OQ независимо.

Для лабораторий, только начинающих работу по GMP, рекомендуем начинать с IQ/OQ и постепенно наращивать документооборот по мере усложнения процессов. Полный цикл DQ/IQ/OQ/PQ обоснован только тогда, когда от вакуумной системы зависит критический параметр качества конечного продукта.
