Вакуумный комбинированный химстойкий мембранный насос PL.HM02 до 10 или 50х2 мбар

Цена
110000 руб.
-
+
Описание товара

Технический паспорт насоса
Руководство по эксплуатации
Декларация о соответствии
Сертификат соответствия

Химически стойкий мембранный вакуумный насос PL.HM02 мы создали чтобы дать пользователю в лаборатории универсальный насос, который мог бы решать три различные задачи, связанные с вакуумной откачкой. Поскольку вакуумный насос PL.HM02 имеет две (по умолчанию), не соединенные между собой рабочие камеры, у пользователя есть возможность самому выбрать в зависимости от текущей задачи один из трех вариантов соединения данных камер.

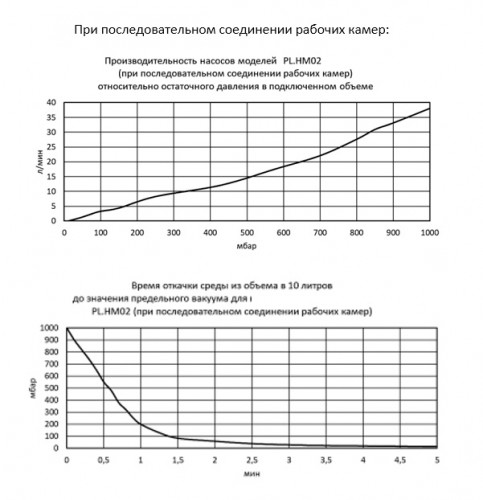

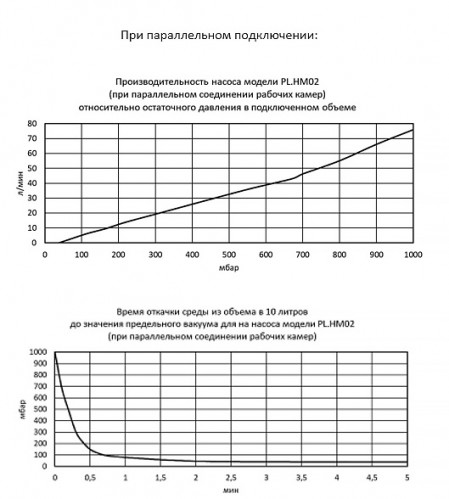

Графики откачки и габаритный чертеж (при 50 Гц) - см. фото

Вариант 1

Для задачи, в которой не требуется создание очень низкого давления, но нужна большая скорость откачки, рабочие камеры в вакуумном насосе PL.HM02 соединяются пользователем в параллельную схему; см. рис.1. При этом максимальный вакуум и скорость откачки составляют 50 мбар и 76 л/мин (4,4 м3/ч) соответственно. Такой вакуумный насос прекрасно подойдет для задач, например, нутч-фильтрации, в которой требуется откачивать достаточно большую приемную ёмкость для фильтрата и где есть большие натекания через материал фильтра (особенно в конце фильтрации при предварительной сушке на фильтре). Так же насос с такой схемой соединения подойдет для вакуумной сушки веществ в вакуумных сушильных шкафах с нагревом для удаления больших количеств паров, образовавшихся в процессе испарения растворителя.

Вариант 2

Если необходимо создавать максимально низкое давление, а скорость откачки не является особо критическим параметром (задача прямо противоположная первой) — в таком случае рабочие камеры в вакуумном насосе PL.HM02 соединяются (пользователем) в последовательную схему: см. рис. 2.

При этом максимальный вакуум и скорость откачки составляют <10 мбар и 38 л/мин (2,2 м3/ч) соответственно. Насос с такой схемой соединения отлично подойдет для вакуумной перегонки большинства органических растворителей (в ротационном испарителе и других системах вакуумной перегонки). Кроме того, PL.HM02 с последовательным соединением рабочих камер подойдет для задач вакуумной сушки в эксикаторах (без нагрева) или для максимального удаления влаги при финальной сушке с нагревом в сушильных шкафах при условии небольшой влажности образцов.

Вариант 3

Если необходимо обеспечить вакуумом одновременно двух пользователей или обеспечивать вакуумом одновременно два приложения (например, проводить две лабораторные фильтрации), рабочие камеры насоса PL.HM02 не соединяются между собой и эксплуатируются независимо, как два отдельных насоса работающих от одного двигателя: см. рис. 31. При этом максимальный вакуум и скорость откачки каждой из двух рабочих камер (по сути дела двух независимых насосов) составляют по 50 мбар и 38 л/мин (2,2 м3/ч) соответственно.

Такой вакуумный насос прекрасно подойдет для задач, например, лабораторной фильтрации двух образцов или одновременной фильтрации и перегонки легкокипящего растворителя (на ротационном испарителе), или сушки веществ в двух эксикаторах от легкокипящих растворителей. В общем и целом, на данном насосе при независимом использовании рабочих камер возможны проведения любых типовых лабораторных вакуумных процессов в различной комбинации.

Как и все наши насосы, PL.HM02 создан с учетом того что в насос будут попадать аэрозоли и пары органических растворителей, кислот, щелочей нефтепродуктов и т.д. Модель обладает чрезвычайно высокой химической стойкостью благодаря применению химически инертных материалов:

1) рабочая камера и мембрана – фторопласт-4 (тефлон, ПТФЭ);
2) клапаны — сополимер хлоропрена.

Для задач, где требуется экстремальная химическая стойкость (например, откачка паров 100% азотной или хлорсульфоновой кислоты и т.д.) мы опционально предлагаем решение с клапанами из фторопласт-4 (тефлон, ПТФЭ).

Вакуумный насос PL.HM02 является 100% безмасляным благодаря тому, что в рабочем цикле нет никаких жидкостей (в отличие, например, от пластинчато-роторных или водоструйных насосов). Сухая конструкция вакуумного насоса PL.HM02 даёт три важных преимущества:

  • во-первых, не генерируются отработанные жидкости (грязное масло, грязная вода), которые надо в последствии утилизировать;
  • во-вторых, отпадает потенциальная опасность попадания рабочих жидкостей (или паров) из вакуумного насоса в откачиваемый объём (что приводит к порче образцов);
  • в-третьих, вакуумный насос может достаточно продолжительное время работать с большой газовой нагрузкой (на «проскок»), в отличие, например, от пластинчато-роторных насосов с масляным уплотнением.

Вакуумный насос PL.HM02 имеет крайне компактные габариты по размещению (footprint) 12 х 29 см, что способствует лёгкой интеграции насоса в уже имеющееся лабораторное пространство.

Опционально насос может быть доукомплектован сепаратором капель и частиц (монтируется на входе в насос) с ручным регулятором давления. Такую доп. опцию мы рекомендуем, если нужна плавная регуляция (это может быть актуально для биологических проб) и, если есть опасность переброски фильтрата в насос (для его защиты).

Обращайтесь к нам за консультацией по вопросу применимости насоса PL.HM02 для ваших задач. Мы подскажем решение из нашего опыта, и, если это будет возможно, проведем необходимое тестовое испытание.

Характеристики
Материал клапана (клапанов)
Стандартно: хлоропреновый сополимер НО-68-1 (ТУ 38 0051166-98)
Страна
Россия
Габаритные размеры, Д×Ш×В, мм
322х140х200
Класс защиты в соотв. с DIN EN60529
IP20
Уровень шума, дБ
75 дБA
Питание
230 В, 50 Гц
Материал
рабочей камеры PTFE (фторопласт)
Предельный вакуум, мбар абс.
10 при последовательном, 50 при параллельном, 50х2 при независимом соединении
Избыточное давление, бар.
Максимально допустимое избыточное рабочее давление 0,5 бар
Производительность, л/мин
76 при параллельном, 38 при последовательном, 38х2 при независимом соединении
Максимальный ток, А
1,2
Масса прибора, кг
8,6
